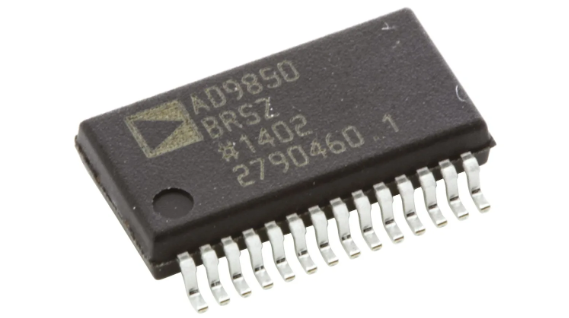

AD9850 DDS -Synthesizer: umfassende Anleitung zu Pinout, Schema und Datenblatt

Der AD9850 ist ein leistungsstarkes CMOS-basiertes 125-MHz-DDD-Gerät (Direct Digital Synthesis), das für die vielseitige Frequenzsynthese und die präzise Uhrerzeugung ausgelegt ist.Die fortschrittliche digitale Struktur ermöglicht eine Feinsteuerung über Frequenz und Phase, sodass sie in Anwendungen von Amateur -Radio bis zu kommerziellen Kommunikation grundlegend ist.In diesem Artikel wird die PIN -Konfiguration, die technischen Spezifikationen und die praktischen Anwendungen des AD9850 untersucht und die Auswirkungen auf moderne Systeme hervorgehoben, die eine hohe Präzision und Flexibilität erfordern.Durch seinen geringen Stromverbrauch, seine Anpassungsfähigkeit und seine zuverlässige Leistung ist der AD9850 weiterhin eine Grundlage für die Konstruktion von Hochleistungsfrequenzsteuerungssystemen.

Katalog

Überblick über AD9850

Der AD9850 ist ein ausgeklügelter digitaler Synthesizer, der die DIRT-Digital-Synthese (DDS) mit einem Hochgeschwindigkeits-Digital-Analog-Wandler und -vergleich zusammenfasst.Diese Kombination ermöglicht die Erstellung präziser analoge Sinuswellen und bietet eine vielseitige Quelle zum Erzeugen von Frequenzen und zur Syntheseuhren.Mit einer Tuning -Auflösung von 0,0291 Hz kann es bis zu 23 Millionen Frequenzaktualisierungen pro Sekunde verarbeiten und die Ausgangsfrequenzen von bis zu 62,5 MHz unterstützt.Seine Fähigkeit, eine solche Präzision zu liefern, kann für diejenigen, die an komplizierten Frequenzanwendungen arbeiten, ein Gefühl der Leistungserbringung hervorrufen.

Ausgestattet mit Fünf-Phasen-Modulationsfunktionen ermöglicht das Gerät eine komplexe Signalmanipulation.Diese Anpassungsfähigkeit bei der Phasenkontrolle erweist sich bei Kommunikations- und Instrumentenaufgaben von Vorteil, bei denen die Timing -Präzision die Ergebnisse beeinflusst.Die Feldeinstellungen zeigen häufig ihre Widerstandsfähigkeit und behalten die konsistente Leistung über unterschiedliche Bedingungen hinweg auf, ein Merkmal, das mit einem Gefühl der Zuverlässigkeit in Resonanz stehen kann.

Der AD9850 verwendet ein CMOS-Design mit geringer Leistung, das innerhalb der industriellen Temperaturparameter effizient funktioniert.Es verbraucht nur 155 MW bei einem Versorgung von 3,3 V, was es ideal für batteriebetriebene und tragbare Anwendungen macht und gleichzeitig die Leistung aufrechterhält.In Kontexten, in denen die Energieeinsparung mit breiteren Zielen übereinstimmt, bietet sein Design ein Gefühl der Harmonie zwischen Leistung und Nachhaltigkeit.Der Synthesizer unterstützt sowohl parallele als auch serielle Datenbelastungsmethoden und erweitert seine Anwendbarkeit über verschiedene Systemkonfigurationen hinweg.Diese Anpassungsfähigkeit fördert unterschiedliche Bereitstellungsstrategien und ermöglicht maßgeschneiderte Lösungen in ausgefeilten Systemen.Tatsächliche Szenarien betonen die reibungslose Integration sowohl in das Legacy- als auch in die modernen Technologien und verstärken das Ansehen auf dem Feld.

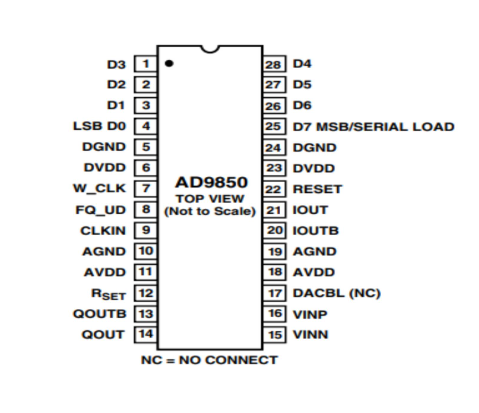

PIN -Konfiguration

Pin -Nr.	Mnemonisch	Funktion
4 bis 1, 28 bis 25	D0 bis D7	8-Bit-Dateneingabe.Dies ist der 8-Bit-Datenport für Iterativ die 32-Bit-Frequenz und das 8-Bit-Phasen-/Kontrollwort beladen.D7 = MSB;D0 = LSB.D7 (Pin 25) dient auch als Eingangsstift für den 40-Bit Serielles Datenwort.
5, 24	DGND	Digitaler Boden.Dies sind die Bodenrendite für die Digitale Schaltung.
6, 23	DVDD	Versorgungsspannungsleitungen für digitale Schaltkreise.
7	W_clk	Wortlastuhr.Diese Uhr wird verwendet, um die Parallele zu laden oder serielle Frequenz-/Phasen-/Kontrollwörter.
8	Fq_ud	Frequenzaktualisierung.Am steigenden Rand dieser Uhr die DDS -Aktualisierungen der im Dateneingangsregister geladenen Frequenz (oder Phase);Es Dann setzt der Zeiger auf Wort 0 zurück.
9	Clkin	Referenzuhreingang.Dies kann kontinuierlich sein Impulszug auf CMOS-Ebene oder Sinuseingang, die bei 1/2 V-Versorgung verzerrt sind.Die steigende Kante dieser Uhr initiiert den Betrieb.
10, 19	Agnd	Analog Boden.Diese Leads sind die Bodenrendite für die Analoge Schaltkreise (DAC und Komparator).
11, 18	Avdd	Versorgungspannung für die analoge Schaltung (DAC und Vergleicher).
12	Rset	DACs externe RSET -Verbindung.Dieser Widerstandswert setzt Der DAC-Ausgangsstrom in vollem Maßstab.Für normale Anwendungen (fs, iout = 10 MA), der Wert für RSET beträgt 3,9 kΩ mit dem Boden verbunden.Die Rset/IOUT Die Beziehung ist iout = 32 (1,248 V/Rset).
13	Qoutb	Ausgangsergänzung.Dies ist die Komplement des Komparators Ausgabe.
14	Qout	Ausgabe true.Dies ist die wahre Ausgabe des Komparators.
15	Vinn	Spannungseingang invertieren.Dies ist der Vergleiche des Vergleichs negative Eingabe.
16	Vinp	Nichtinvertierende Spannungseingang.Dies ist der Vergleiche des Vergleichs positive Eingabe.
17	DACBL (NC)	DAC -Grundlinie.Dies ist die DAC -Basisspannungsreferenz; Diese Führung ist intern umgangen und sollte normalerweise als Nein betrachtet werden Verbinden Sie eine optimale Leistung.
20	Ioutb	Komplementäre analoge Ausgang des DAC.
21	Iout	Analogstromausgang des DAC.
22	ZURÜCKSETZEN	Zurücksetzen.Dies ist die Master Reset -Funktion;Wenn hoch eingestellt, Es löscht alle Register (außer dem Eingangsregister), und die DAC -Ausgabe geht nach zusätzlichen Taktzyklen Cosinus 0.

CAD -Modell von AD9850

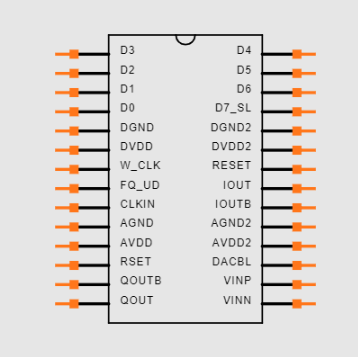

Symbol

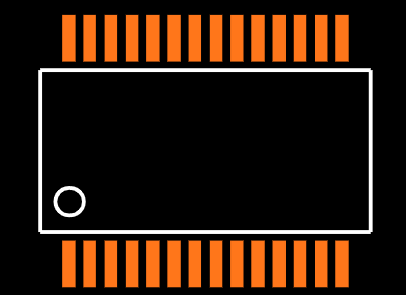

Fußabdruck

Merkmale

Besonderheit	Beschreibung
Taktfrequenz	25 MHz
On-Chip DAC und Komparatoren	Hochleistungs-DAC- und Hochgeschwindigkeits-Komparatoren
DAC SFDR	> 50 dB @ 40 MHz aout
Frequenzabstimmung	32-Bit-Frequenz-Tuning-Wort
Steuerschnittstelle	Vereinfachte Steuerschnittstelle: Paralleles Byte oder seriell
Ladeformat	Unterstützt
Phasenmodulation	Phasenmodulationsfähigkeit
Stromversorgung	Arbeitet mit einem 3,3 -V- oder 5 -V -Einzelstromversorgung
Stromverbrauch (5 V)	380 MW @ 125 MHz
Stromverbrauch (3,3 V)	155 MW @ 110 MHz
Durchführen	Einbeziehung der Funktion Down -Funktion enthalten
Paketart	Ultra-kleines 28-pin-SSOP-Paket

Technische Spezifikation

Hier ist ein strukturiertes Tabellenformat basierend auf den technischen Spezifikationen, Attributen und Parametern für die Analog Devices Inc. AD9850brszusammen mit seinen Teildetails.

Parameter	Wert
Typ	DSP periphere, numerisch kontrollierte Oszillator
Lebenszyklusstatus	Produktion (zuletzt aktualisiert: vor 3 Wochen)
Fabrikvorlaufzeit	8 Wochen
Kontaktieren Sie die Beschichtung	Blei, Zinn
Montagetyp	Oberflächenhalterung
Paket / Fall	28-SSOP (0,209, 5,30 mm Breite)
Anzahl der Stifte	28
Betriebstemperatur	-40 ° C bis 85 ° C.
Verpackung	Rohr
JESD-609 Code	E0
Pbfree Code	NEIN
Teilstatus	Aktiv
Feuchtigkeitsempfindlichkeit (MSL)	1 (unbegrenzt)
Anzahl der Terminen	28
ECCN -Code	Ear99
Max -Leistungsdissipation	480 mw
Spannung - Versorgung	3,3 V, 5 V
Endposition	Dual
Terminalform	Möwenflügel
Peak -Reflow -Temperatur	240 ° C.
Versorgungsspannung	5v
Terminal Tonhöhe	0,65 mm
Compliance -Code erreichen	Nicht konform
Frequenz	125 MHz
Zeit bei Spitzen -Reflow -Temperatur	20 Sekunden
Basisteilnummer	AD9850
Stiftanzahl	28
Anzahl der Ausgänge	1
Qualifikationsstatus	Nicht qualifiziert
Betriebsversorgungspannung	3.3 V
Betriebsangebot Strom	96 mA
Nominalversorgungsstrom	96 mA
Leistungsdissipation	480 mw
Maximaler Versorgungsstrom	96 mA
UPS/UCS/periphere ICS -Typ	DSP periphere, numerisch kontrollierte Oszillator
Anzahl der Bits	10
Logikfunktion	Uhr
Stromverbrauch	380 mw
Grenzübersicht	NEIN
Niedriger Leistungsmodus	Ja
Konversionsrate	125 MSPs
Auflösung (Bits)	10 b
Tuning -Wortbreite (Bits)	32b
Länge	10.2mm
Breite	5,3 mm
ROHS -Status	Nicht-ROHS-konform
Frei führen	Enthält Blei

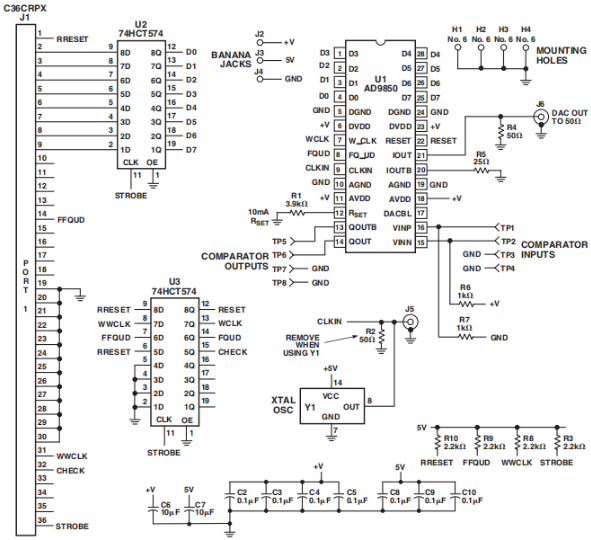

Elektronisches Schaltplan

Alternativen

Attribut	AD9850brs (Rochester Elektronik LLC)	AD9850BRSZ (Analoge Geräte Inc)
ROHS -Code	NEIN	Ja
IHS -Hersteller	Rochester Electronics Inc	Analog Devices Inc.
Compliance -Code erreichen	Unbekannt	Konform
JESD-609 Code	E0	E3
Peak -Reflow -Temperatur (° C)	240	260
Qualifikationsstatus	Kommerziell	Nicht qualifiziert
Terminal Finish	Zinnlinie	Matte Dose (sn)
Basisnummer übereinstimmt	4	2
Quelle Inhalt UID	AD9850brs	AD9850BRSZ
Herstellerpaketcode	RS-28	RS-28
ECCN -Code	Ear99	Ear99
HTS -Code	8542.39.00.01	8542.39.00.01
Samacsys Beschreibung	AD9850brs	AD9850BRSZ, Direct Digital Synthesizer 10 -Bit 1250000ksps, 28-pin SSOP
Samacsys Hersteller	Rochester Electronics LLC	Analog Devices Inc.

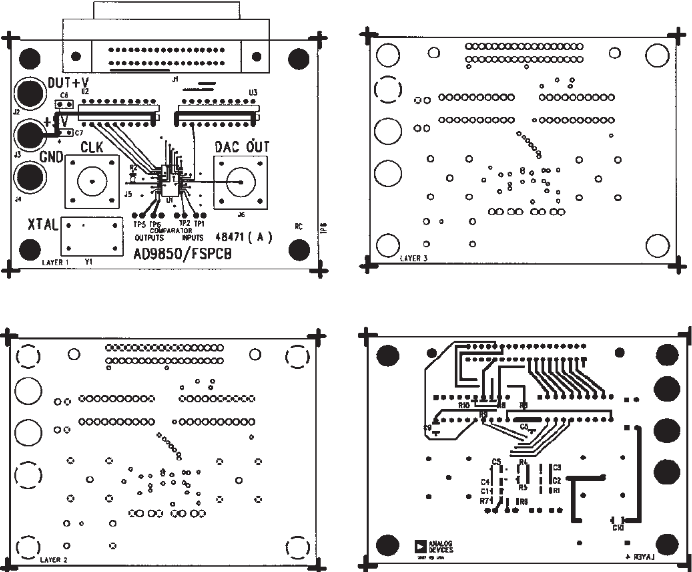

AD9850 Evaluation Board

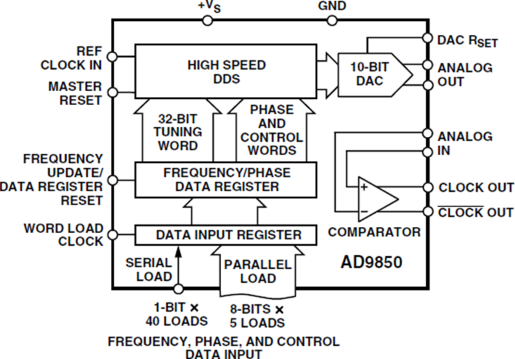

Funktionales Blockdiagramm

Anwendungen von AD9850

Sinuswellensynthese und Flexibilität

Der AD9850 zeigt seine Fähigkeiten beim Erstellen präziser Sinuswellen mit anpassungsfähiger Frequenz und Phasenkontrolle.Seine Fähigkeit, die Frequenzen reibungslos anzupassen, wird zu einem harmonischen Faktor für unterschiedliche Test- und Messeinstellungen, die Spannung von Forschung und kommerziellen Gebrauch.Die Eleganz von SWIFT -Phasenmodifikationen hilft bei der Verbesserung der Signalkohärenz und der Abnahme von Phasenrauschen und verstärkt damit die Signalintegrität in komplizierten Systemen.

Digitale Uhr Synchronisation

Mit seinen genauen Timing -Funktionen findet die digitale Taktwiederherstellung einen wertvollen Partner im AD9850.Es extrahiert nahtlos Zeitdetails aus Datenströmen und stellt die Synchronisation sicher.Dies erweist sich für die Telekommunikation, bei der die Datentreue während der Übertragung die Datentreue während der Übertragung hervorruft.Die tatsächlichen Anwendungen erfordern die Agilität, um verschiedene Datenraten zu berücksichtigen, und die Anpassungsfähigkeit des AD9850 fördert die Fehler aus zeitlichen Nichtübereinstimmungen.

Verbesserungen in Kommunikationssystemen

Innerhalb von Kommunikationssystemen leistet der AD9850 bemerkenswerte Beiträge durch Verfeinerung der Modulation und Demodulationsprozesse.Die stabile Frequenzgenerierung unterstützt den effizienten Datenaustausch.Dieses Gerät wird häufig eingesetzt, um die Signalklarheit zu steigern, Interferenzen abzuwehren und verschiedene Kommunikationsprotokolle zu berücksichtigen, wodurch letztendlich Kommunikationsnetzwerke mit verbesserter Signalqualität und -Reichweite verändert werden.

Digitale Präzision in der ADC -Codegenerierung

Die Verwendung des AD9850 für digital gesteuerte ADC -Codegenerierung zeigt seine Genauigkeit bei der Übersetzung analogen Signale in digitale Codes.Es spielt eine ernsthafte Rolle bei Datenerfassungssystemen, die eine genaue digitale Signaldarstellung fordern.Die Zuverlässigkeit und Genauigkeit des AD9850 erleichtert eine hohe Auflösung und die treue Umwandlung schnell schwankender Signale und die Rolle in hochpräzisen Arenen.

Agiler lokaler Oszillator verwendet

Als agiler lokaler Oszillator unterstützt der AD9850 Bemühungen, die schnelle Frequenzänderungen und Stabilität wie Radare und Testinstrumente erfordern.Die Verwendung des AD9850 kann die Systemleistung erhöhen, um schnelle Anpassungen an sich entwickelnde Bedingungen zu ermöglichen und die Systempräzision im Laufe der Zeit aufrechtzuerhalten und so den Weg für technische Innovationen zu ebnen, die den Kurs bestehen.

Hersteller

Analog Devices, Inc. (ADI), der seit 1965 für seine erfinderischen Fähigkeiten bei analogen und gemischten Signalförderungen bekannt ist, hat sich konsequent als führend in der Umwandlung elektronischer Signalumwandlung positioniert.Seine Komponenten spielen eine wichtige Rolle bei der Verbindung der physischen und digitalen Welten und erreichen weltweit über 100.000 Kunden.Diese Produkte verwandeln Klang, Licht, Bewegung und Temperatur in elektrische Signale und bereichern die Fähigkeiten unzähliger elektronischer Geräte.Die fortschrittliche Technologie von ADI durchdringt verschiedene Sektoren in Telekommunikation, Gesundheitswesen, Automobil- und Unterhaltungselektronik.

Datenblatt PDF

AD9850BRS -Datenblätter:

AD9850.pdf

AD9850BRSZ Datenblätter:

AD9850.pdf

Häufig gestellte Fragen [FAQ]

1. Kann der AD9850/1 für die Funkübertragung eingesetzt werden?

Der AD9850 erweist sich als überzeugende Wahl für den Bau eines Senders mit geringer Leistung.Es erleichtert die Kurz- bis mittlere Reichweite mithilfe der FSK-Modulation (Frequency Shift Keying).In den tatsächlichen Szenarien können Sie seine Präzision in Amateur -Radioprojekten nutzen und Signalklarheit und Zuverlässigkeit innerhalb der ausgewählten Frequenzbänder sorgfältig optimieren.

2. Welche Wellenformen können die AD9850 erzeugen?

Der AD9850 ist geschickt darin, verschiedene Wellenformen wie Sinus, Quadrat und Dreieck zu produzieren.Unter Verwendung der DDS -Fähigkeiten (Direct Digital Synthesis) können Sie diese Wellenformen aufmerksam anpassen, um unterschiedliche elektronische experimentelle Bedürfnisse zu erfüllen und die Anpassungsfähigkeit dieser Technologie bei der Erstellung von Wellenform hervorzuheben.

3. Wie unterscheiden sich die AD9850BRs vom AD9850?

Das AD9850BRS -Modell unterscheidet sich mit einzigartigen Merkmalen in Bezug auf Temperaturbereich und Verpackung.Diese Unterschiede richten sich an Anwendungen, bei denen Umweltfaktoren eine spezifische Haltbarkeit erfordern, um eine anhaltende Leistung und Langlebigkeit in verschiedenen operativen Kontexten zu gewährleisten.

V.

Die Wahl zwischen dem max.Erkenntnisse aus der digitalen Synthese (AD9850) oder einer analogen Methode (MAX038) basieren auf Faktoren wie Präzision, Skalierbarkeit und einfacher Integration.Viele finden, dass digitale Wege häufig eine verbesserte Anpassungsfähigkeit für zeitgenössische Anwendungen bieten.

5. Was ist das AD9850 -Paket in Protel?

In Prodel wird der AD9850 in einem DIP28 -Paket angeboten.Dieses Format wird für seine Zugänglichkeit bei Prototyping- und Bildungseinstellungen geschätzt, wodurch optimierte Montage und Tests in einer Vielzahl von Hardware- und Softwareentwicklungsumgebungen ermöglicht werden.
