AT89S52-24PU Microcontroller: Funktionen und wie es funktioniert?

In diesem Artikel befassen wir uns mit der Architektur, PIN-Konfiguration und Spezialfunktionen der AT89S52-24PU und untersuchen, wie sich diese Elemente zusammenschließen, um einen Mikrocontroller zu erstellen, der sich in einer Vielzahl von Anwendungen auszeichnet.Wir werden Ersatzoptionen und -alternativen untersuchen und sicherstellen, dass Sie ein umfassendes Verständnis des Platzes AT89S52-24PU in der breiteren Landschaft von Mikrocontroller-Lösungen erhalten.

Katalog

1. Was ist der AT89S52-24PU?
2. AT89S52-24PU PIN-Konfiguration
3. AT89S52-24PU-Spezifikationen
4. AT89S52-24PU-Funktionen
5. Verwendungen und Auswirkungen von AT89S52-24PU
6. 3D-Modell von AT89S52-24PU
7. Betriebsprozess des AT89S52 -Mikrocontroller

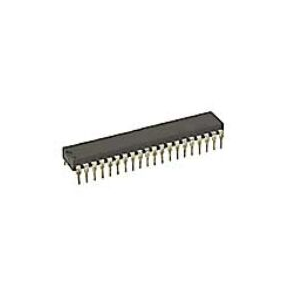

Fig 1 AT89S52-24PU

Was ist der AT89S52-24PU?

Der AT89S52-24PU ist ein vielseitiger 8-Bit-Mikrocontroller, der für seine Effizienz und Fähigkeit, bei niedrigen Spannungen zu arbeiten, gefeiert wird.Es wird mit 8K im System programmierbarer Flash-Speicher geliefert.Im Rahmen der 80C51-Serie vereinfacht es die Reprogrammierung über das On-Chip-Blitz, die In-System-Programmierung (ISP) und traditionelle Programmierer.Das statische Logikdesign ermöglicht die Taktfrequenzanpassungen auf 0 Hz, wodurch die Flexibilität mit zwei Leistungssparmodi verbessert wird.

Im Leerlaufmodus werden die peripheren Funktionen, während die CPU pausiert, nahtlos fort.Im Power-Down-Modus bleiben RAM-Daten erhalten und alle Funktionen stehen an, bis ein Interrupt- oder Hardware-Reset ausgelöst wird.

Ersatz und Alternativen

AT89S52-24PC

STC89C52

AT89S51

AT89C52

AT89S52-24PI

AT89S52-24PU PIN-Konfiguration

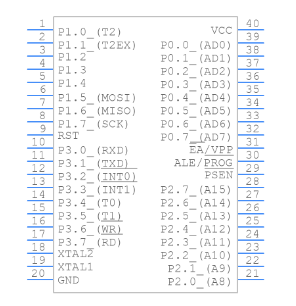

Fig 2 Pin diagram of AT89S52-24PU

Der AT89S52-24PU-Mikrocontroller verfügt über eine vielseitige Anordnung mit 40 Stiften, die jeweils für bestimmte Aufgaben ausgelegt sind.Dieses Setup hilft bei der Erforschung innovativer Anwendungen in eingebetteten Systemen.

Für den reibungslosen Betrieb des Mikrocontrollers ist eine zuverlässige Stromquelle wichtig.Pins 40 (VCC) und 20 (GND) erledigen Kraft- und Bodenaufgaben und bilden das Grundgestein seiner Leistung.In der Praxis kann die Einbeziehung von Entkopplungskondensatoren dazu beitragen, Netzteillärm zu reduzieren.

Port 0 (Pins 32-39): Als Daten- und Adressbus niedrigerer Ordnung während des Speichers und der E/A-Aufgaben benötigt dieser Port einen Pull-up-Widerstand, wenn sie als Eingabe eingestellt sind.

Port 1 (Pins 1-8): In erster Linie für E/A-Aufgaben übereinstimmt dieser Port mit verschiedenen Peripheriegeräten und ergänzt die Anpassungsfähigkeit des Mikrocontrollers.

Port 2 (PINs 21-28): Der Port 2 wird sowohl als Adressbus höherer Ordnung als auch als allgemeiner E/A-Anschluss dient. Der Speicherausdehnungserweiterung über interne Grenzen hinaus.

Port 3 (Pins 10-17): Bekannt für seine Multifunktionalität, Port 3 vervollständigt die serielle Kommunikation (RXD, TXD), Interrupts (INT0, INT1) und Timer Control (T0, T1), Anreicherung der erweiterten Verarbeitungsfunktionen.

Zurücksetzen (Pin 9): Dieser Pin startet den Mikrocontroller mit einem hohen Impuls neu, wodurch alle Register zurückgesetzt und der Programmzähler auf Null gesetzt wird.Die Häufigkeit und Dauer des Pulses erfordern eine sorgfältige Kontrolle, um einen zuverlässigen Betrieb zu gewährleisten.

Oszillatorstifte (XTAL1, XTAL2 - PINs 18, 19): Integraler zur Uhrerzeugung wirken sich diese Stifte auf die Zeit- und Ausführungsgeschwindigkeit aus.Auswahl einer geeigneten Kristalloszillatorfrequenz formen Leistungsaspekte wie Stromnutzung und Verarbeitungsgeschwindigkeit.

AT89S52-24PU-Spezifikationen

Produktattribut
Attributwert
Hersteller
Mikrochip
Paket / Fall
PDIP-40
Verpackung
Rohr
Länge
52,58 mm
Breite
13,97 mm
Höhe
4,83 mm
Versorgungsspannung
4 V ~ 5,5 V
Betriebstemperatur
-40 ° C ~ 85 ° C
Programmspeichergröße
8 kb
Daten RAM -Größe
256 b
Anzahl der I/Os
32 I/O
Schnittstellentyp
Uart
Maximale Taktfrequenz
24 MHz
Montagestil
Durch Loch
Produkttyp
8 -Bit -Mikrocontroller - MCU

AT89S52-24PU-Funktionen

8-Bit-CPU- und Programmierdynamik

Der AT89S52-24PU-Mikrocontroller verfügt über eine dynamische 8-Bit-CPU.Seine schnellen Programmierfunktionen verbessern die betriebliche Effizienz in verschiedenen Anwendungen und spiegeln menschliche Wünsche nach Geschwindigkeit und Optimierung wider.

E/A -Flexibilität und Flash -Speicher

Ausgestattet mit 32 programmierbaren E/A -Linien bietet eine reichliche Flexibilität für die nahtlose Schnittstelle mit verschiedenen Geräten.Der Flash-Speicher unterstützt die Online-Programmierung und ermöglicht einfachere Updates und Änderungen, die der Anpassung an sich ständig ändernde Anforderungen verhalten, ohne Hardware zu ersetzen.

Spannungs- und Anweisungssatz

Betriebsspannungen zwischen 4,0 V und 5,5 V entsprechen einem breiten Bereich elektronischer Umgebungen.Der Mikrocontroller entspricht dem angesehenen MCS-51-Unterrichtssatz, der für seine Wirksamkeit und Zuverlässigkeit in eingebetteten Systemen gefeiert wird.

Frequenz, Leistung und Effizienz

Durch die Unterstützung des vollständigen statischen Vorgänge von 0 bis 33 MHz können Stromverbrauch und Leistung auf spezifische Bedürfnisse anpassen, insbesondere in Leistungsemarien-Szenarien, wodurch sich die Besorgnis über das Ressourcenmanagement befasst.

Interrupts, Gedächtnis und Timer

Mit 8 Interrupt -Quellen behandelt der Mikrocontroller mit komplexen Anwendungen adoptly.Es enthält 256 Bytes On-Chip-RAM und drei 16-Bit-Timer/Zähler, die eine präzise Zeit und Kontrolle gewährleisten, die für Anwendungen, die Genauigkeit und Zuverlässigkeit benötigen, gut sind.

Energieoptimierung und praktisches Design

Die Einbeziehung von Schlafmodi optimiert den Energieverbrauch für batteriebetriebene Geräte und trägt zur längeren Akkulaufzeit bei, eine Anspielung auf die Neigung zur Nachhaltigkeit.

Vielseitigkeit

Die Anpassungsfähigkeit des AT89S52-24PU erweitert die Anpassungsfähigkeit des AT89S52-24PU ihre Attraktivität bei Bildungs-, Industrie- und Unterhaltungselektronik.Der Mikrocontroller veranschaulicht nachdenklich, das effektiv auf unterschiedliche Anforderungen gerecht wird.

Verwendung und Auswirkungen von AT89S52-24PU

Der AT89S52-24PU-Mikrocontroller wird in zahlreichen Bereichen ausgiebig verwendet, darunter eingebettete Steuerungssysteme, intelligente Geräte und Automatisierungstechnologien.Es verfügt über eine flexible Taktfrequenz und eine Online -Programmierung, die sowohl Aktualisierungen als auch Wartung vereinfacht.Es spielt eine Rolle bei elektronischen Timern, Automobilelektronik und Datenerfassungssystemen.Eingebettete Systemkontroller, elektronische Anzeigesteuerung und Kommunikationsschnittstellen profitieren von ihren Funktionen.Es ist maßgeblich an verschiedenen Automatisierungsgeräten beteiligt.

Mit integrierten Timern ausgestattet, bietet der AT89S52-24PU einen genauen Zeitpunkt für Anwendungen wie elektronische Timer und Automobil-ECUs.Diese Präzision ähnelt, wie diese sorgfältig die Systeme zur Erzielung der Spitzenleistung anpasst und den Wert des Zeitpunkts für Effizienz und Zuverlässigkeit anerkennt.Sowohl in den Heim- als auch in der Industrielandschaften wird der Mikrocontroller beim Sammeln und Analysieren von Sensordaten zur Verwaltung eingebetteter Systeme verwendet.Diese Spiegel verwenden Feedback, um Systeme zu optimieren, die Sicherheit zu verbessern und den Energieverbrauch zu optimieren.Die Fähigkeit des Mikrocontrollers, Anzeigen zu verwalten und serielle Kommunikation zu ermöglichen, erleichtert reibungslose Schnittstellen.Es organisiert effizient Roboter- und Montagelinienvorgänge, ähnlich wie die Synchronisierung der Fabrikmaschinen für erstklassige Produktivität und Genauigkeit.

3D-Modell von AT89S52-24PU

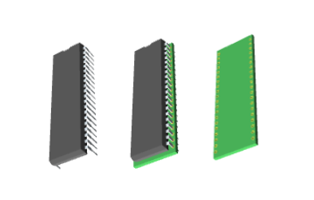

Fig 3 AT89S52-24PU 3D Model

Der AT89S52-24PU-Mikrocontroller erfasst die Aufmerksamkeit in eingebetteten Systemen für seine vielseitigen 8-Bit-CPU-Funktionen.Aufgrund seiner Zuverlässigkeit und unkomplizierten Programmierbarkeit ist es ein Grundnahrungsmittel in zahlreichen Elektronikprojekten.

Durch die Verwendung von 3D-Modellen für Komponenten wie das AT89S52-24PU ermöglicht die Visualisierung des Prototyps.Dieser Prozess hilft bei der Minimierung von Ausgaben und zur Vermeidung potenzieller Montagefehler.Mit präziser Visualisierung können Sie sich tief in alle Details ihrer Entwürfe eintauchen und die Genauigkeit und Verfeinerung verbessern.3D -Modelle erhöhen die Präzision im PCB -Design, optimieren Platz und Ressourcenverbrauch.Die Untersuchung dieser Modelle kann zu Verbesserungen des Produktionsdurchsatzes führen.Sobald diese Erkenntnisse in Workflows integriert sind, eignen sich diese Erkenntnisse am besten für iterative Design -Fortschritte.

Ausgestattet mit 8 KB Flash-Speicher und 256 Bytes RAM bietet der AT89S52-24PU eine solide Unterstützung in verschiedenen Programmieranwendungen.Seine Vielseitigkeit dient einer Vielzahl von Verwendungsmöglichkeiten, insbesondere bei Automatisierungs- und Steuerungssystemen, in denen die Effizienz geschätzt wird.Moderne Elektronik profitieren vom scharfen Energiemanagement.Der niedrige Stromverbrauch dieses Mikrocontrollers macht es zu einem Favoriten für batteriebetriebene Anwendungen.

Betriebsprozess des AT89S52 -Mikrocontrollers

Initialisierung und Reset -Mechanismus

Wenn der AT89S52 Strom erhält, wird eine Reihe von Initialisierungsschritten durchgeführt, um die reibungslose Programmausführung vorzubereiten.Es beginnt mit dem Einstellen des RST -Pin hoch, um den Mikrocontroller zurückzusetzen.Für den Beginn eines bekannten Zustands und zum Vermeiden unerwarteter Verhalten, das den Betrieb stören könnte, ist ein stabiler Reset -Prozess erforderlich.

Systemuhrkonfiguration

Die Systemuhr wird unter Verwendung eines internen Oszillators konfiguriert, der mit einem Kristall verbunden ist, der die Taktfrequenz stabilisiert und die zeitliche Präzision gewährleistet.Achten Sie darauf, die Spezifikationen des Kristalloszillators mit den Bedürfnissen ihrer Anwendung auszurichten und nach einer optimalen Leistung zu streben.

Programmausführung und Speicherverwaltung

Die Programmausführung beginnt mit dem Laden von Code und der Verwendung des Programmzählers, um die Verarbeitung von Anweisungen aus dem Speicher zu starten.On-Chip-RAM und externe Speicherschnittstellen spielen eine Rolle bei der Datenspeicherverwaltung.Konzentrieren Sie sich darauf, On-Chip- und externe Speicherverbrauch auszugleichen, um eine größere Effizienz und Geschwindigkeit zu erzielen.

Dateneingangs- und Ausgangsbehandlung

Der Mikrocontroller verwaltet die Dateneingaben und -ausgaben über verschiedene Schnittstellen und erleichtert die Interaktion mit externen Umgebungen.Ports sind so konzipiert, dass sie eine Vielzahl von Eingangs-/Ausgangsfunktionen unterstützen.Das erfolgreiche Integrieren in Anwendungen erfordert ein durchdachtes Interface -Design, um eine zuverlässige Datenbearbeitung und Reaktionsfähigkeit zu gewährleisten.

Externe Umgebungsinteraktion

Der AT89S52 ermöglicht eine effektive Kommunikation mit externen Peripheriegeräten und passt sich an Umweltveränderungen an.Diese Flexibilität entspricht Anwendungen von der industriellen Automatisierung bis zur Unterhaltungselektronik.Schauen Sie häufig nach vorne, wenn Sie zukünftige Integrationspotentiale und Skalierbarkeit in der Planung berücksichtigen.Der AT89S52 Microcontroller zeigt Flexibilität und Präzision in verschiedenen operativen Kontexten, die sich mit der Ausrichtung des grundlegenden Setups mit Hardware- und anwendungsspezifischen Anforderungen abschließen.

Datenblatt PDF

AT89S52-24PU-Datenblätter:

AT89S52.pdf

Häufig gestellte Fragen [FAQ]

1. Welche Vorteile bietet der AT89S52?

Der AT89S52, der den innovativen nichtflüchtigen Gedächtnis von Microchip nutzt, integriert sich reibungslos in den vorherrschenden 80C51 -Befehlssatz.Der integrierte Flash-Speicher ermöglicht problemlose Updates im System im System, die sich für die sich entwickelnden Anforderungen an iterative Entwicklung und dynamische Produktanpassungen erfüllen.Dies macht es zu einem wichtigen Instrument, um die Tradition und die moderne Funktionalität in Einklang zu bringen.

2. Wie charakterisiert der AT89S52 -Mikrocontroller?

Dieser Mikrocontroller harmoniert mit hoher Effizienz mit hoher Effizienz und verfügt über 8K-Bytes Flash-Speicher, basierend auf der neuesten nichtflüchtigen Technologie von Atmel.Diese harmonische Mischung macht es für mehrere Anwendungen, bei denen Effizienz und Zuverlässigkeit bei den Erwartungen der Benutzer an die Leistung zugänglich sind.

3. Wie hoch ist die Pin -Anzahl des AT89S52 -Mikrocontroller?

Der Mikrocontroller verfügt über einen Satz von 40 Pins und umfasst 32 GPIO-Stifte, mehrere Timer, mehrere Interrupts, einen seriellen Anschluss und einen On-Chip-Oszillator mit Stützschaltungen.Eine solche flexible PIN -Architektur berücksichtigt verschiedene Designwege und appelliert an Projekte, die robuste Schnittstellenlösungen fordern.

4. Welche Rollen können der AT89S52 -Mikrocontroller übernehmen?

Dieser Mikrocontroller ist anpassbar und überwacht ein Spektrum digitaler Steuerungsanwendungen.Seine Betriebsmodi, Betrieb, Leerlauf und Stromversorgung, dienen effektiv bei der Optimierung des Energieverbrauchs.Dies ist bei batteriebetriebenen Geräten von Vorteil, bei denen die Verlängerung der Batterie-Langlebigkeit mit dem Stromverwaltungszielen übereinstimmt.

5. Was unterscheidet den AT89C52 -Mikrocontroller?

Der AT89C52 gehört zur 8051 -Aufstellung und bietet 8 KB programmierbarer Flash -Speicher und 256 Bytes RAM.Es zeigt eine bemerkenswerte Belastbarkeit, die bis zu 1000 Schreib-/Löschzyklen dauert, was seine Eignung für strenge Anwendungen verbessert.Seine Haltbarkeit ist in langfristigen Szenarien ansprechend, in denen eine starke Leistung von Bedeutung ist.
