CD4017BE CMOS -Zähler erklärt: Merkmale, Funktionen und Verwendung

Der CD4017BE-Zähler ist eine vielseitige integrierte CMOS-basierte integrierte Schaltung, die häufig in digitalen Systemen zum Zählen und Sequenzierungsaufgaben verwendet wird.Mit 10 Ausgängen und robusten Kontrollfunktionen, einschließlich eines Schmitt -Triggers für den Takteingang, sorgt es für eine präzise Impulsformung und stabile Systemleistung.Das zuverlässige und effiziente Design des CD4017BE ist häufig in Anwendungen, die von digitalen Displays bis zu Frequenzteilern reichen, zu einer wertvollen Komponente in der modernen Elektronik.Dieser Artikel greift in seinen wichtigsten Funktionen, PIN -Konfigurationen und praktischen Anwendungen ein und bietet Visionen von seiner Bedeutung in verschiedenen technologischen Innovationen.

Katalog

CD4017BE -Zähler verstehen

Der CD4017be ist ein CMOS-basierter integrierter Schaltkreis für eine Reihe von Zähl- und Sequenzierungsanforderungen.Es verfügt über 10 Ausgänge und CP-, CR- und INH-Eingangsanschlüsse, wodurch es für verschiedene digitale Systeme gut geeignet ist.Mit einem Schmitt -Auslöser auf dem Takteingang verwaltet es die Impulsformung und bietet unterschiedliche Taktsignalübergänge.Diese Fähigkeit ist für Systeme erforderlich, bei denen die Impulsgenauigkeit dynamisch ist, um Fehler zu vermeiden und die Genauigkeit aufrechtzuerhalten.

Ein niedriges Takt -Deaktivierungssignal ermöglicht das Inkrementzahlen und die Weitergabe dieser Dekodierungsausgabe, wenn die Uhr fortschreitet.Ingenieure schätzen seine Zuverlässigkeit für die Erstellung stabiler Systeme.Sein kompetentes Übergangsmanagement zeigt seine Rolle in der zeitgenössischen Elektronik.In digitalen Anzeigen und Sequenzierungsaufgaben häufig verwendet, unterstreicht es die Bedeutung jedes Impulses.

Bei der Integration in praktische Einstellungen reduziert die Impulsformung des Zählers die Systemkomplexität und schiebt ein ausgefeiltes Design, das für Funktionen und Zuverlässigkeit geschätzt wird.Darüber hinaus leuchtet der CD4017BE in innovativen Anwendungen, die Präzision und Flexibilität erfordern, auch zu traditionellen Zählrollen.

Ersatz und gleichwertig

• CD4017BPWR

• SN74HC4020N

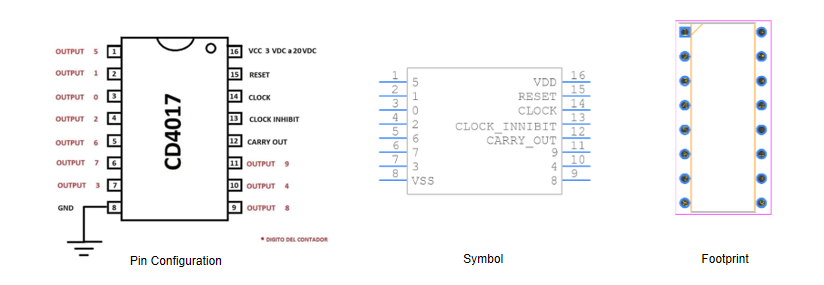

CD4017BE -Symbol, Fußabdruck und PIN -Konfiguration

Stifte, die für das Zählen von Ausgängen verantwortlich sind, identifiziert als Q0-Q9 (Pins 1-7, 9-11), liefern Schlüsselsignale, sind jedoch nicht nacheinander organisiert.Designer verbinden diese Ausgaben häufig mit LEDs oder anderen Indikatoren und bieten in verschiedenen Anwendungen Echtzeit-Feedback.Schaltpläne sollten konsultiert werden, um die korrekte Konnektivität zu gewährleisten.Um Komplikationen zu verhindern, sollten die Outputs innerhalb ihrer Grenzen gehalten werden.

Kraft- und Bodenverbindungen

• Pin 8 dient als VSS/Masse, die mit dem Schaltungsgrund verbunden und als aktive Referenz für Spannungsstufen fungiert.Ein stabiler Bodenverbindung mildert potenzielle Rauschen in digitalen Schaltkreisen.

• Pin 16, als VDD/VCC bezeichnet, fungiert als Netzteil, der normalerweise mit einer Quelle von +5V angeschlossen ist.Durch das Platzieren eines Entkopplungskondensators in der Nähe dieses Stifts stabilisiert die Leistung und reduziert die Spannungsschwankungen.Diese Maßnahme hilft bei der Aufrechterhaltung der Stabilität und verhindert so ein unregelmäßiges Chipverhalten.

Kontroll- und Managementstifte

• Pin 12, bekannt als Ausdauer, steigt nach dem Radfahren von 1 bis 10 hoch und liefert ein Carry-out-Signal.Es erleichtert die Kaskadierung von Operationen, die Zählungen über 10 erfordern.

• Die an Pin 13 zugewiesene Uhr aktiviert die Zählung, wenn sie hoch ist und die Operation annimmt.Diese Funktion erweist sich als wertvoll bei der Synchronisierung mit externen Ereignissen.

• Der als Pin 14 identifizierte Uhrenstift treibt den Zählprozess vor und fördert die Anzahl mit jedem positiven Impuls.Verbindungen werden typischerweise an externe Timer oder Mikrocontroller hergestellt, die in digitalen Schaltkreisen eine präzise Steuerung des Zeitpunkts dominieren.

• Pin 15 ist der Reset -Pin, der die Zählsequenz auf 1. Präzision im Timing wieder initialisiert, stellt sicher, dass die in automatisierte Systeme verwendete Sequenz wie gewünscht beginnt.

CD4017BE Technische Parameter

Produktattribut	Attributwert
Hersteller	Texas Instrumente
Paket / Fall	PDIP-16
Verpackung	Rohr
Technologie	CMOs
Rohs Status	Nicht-ROHS Konform
Zählen Rate	5,5 MHz
Betrieb Versorgungsspannung	3V ~ 18V
Betrieb Temperatur	-55 ° C. ~ 125 ° C.
Montage Stil	Durch Loch
Zählen Verfahren	Synchron
Nummer von Bits	10-Bit
Nummer von Kündigungen	16
Produkt Typ	Schalter ICs

CD4017BE -Funktionen

Ausgeglichene Ausgangsleistung

Der CD4017BE weist eine ausgewogene Ausgangsleistung auf und liefert einen stetigen Betrieb in zehn Ausgangszuständen.Dieses einheitliche Verhalten passt auf Aufgaben mit komplizierten Sequenzierungsanforderungen, einschließlich Anzeigesystemen und LED -Verfolgungsjäger.

Schutz vor statischen und flexiblen Betrieb

Das Gerät wurde für die Belastbarkeit konzipiert und hält die statische Entladung aus und verbessert seine Langlebigkeit und Zuverlässigkeit in verschiedenen Umgebungen.Es kann ohne Taktsignal funktionieren und logische Zustände in statischen Einstellungen beibehalten.Diese Flexibilität erweist sich als nützlich, wenn die Energieeinsparung betont wird oder Signalvorkommen selten sind.

Minimaler Stromverbrauch

Durch die Auslosung mit geringer Leistung ist der CD4017BE für batteriebetriebene Geräte geeignet.Es funktioniert gut in verschiedenen Spannungsbereichen (3V-15 V), wodurch es für alles anpassbar ist, von tragbaren Geräten bis zu größeren Systemen.

Mechanismus zurücksetzen

Mit einem Reset -Mechanismus kann das Gerät schnell in einen bekannten Zustand zurückkehren, um die Fehlerbehebung zu erleichtern und den stabilen Betrieb zu unterstützen.In sequentiellen Logik -Verwendungen, bei denen sich die Zeitspräzision und die staatliche Aufbewahrungssache als vorteilhaft erweisen.

Vielseitigkeit der Frequenzteilung

Die CD4017BE zeichnet sich in der Frequenzabteilung aus und verwaltet verschiedene Eingangsimpulse, um zehn verschiedene Ausgangsfrequenzen zu erzeugen.Die Vielseitigkeit wird in digitalen Uhren und Gegenständen bewertet.Das Nutzung dieser Funktionen erfordert ein aufschlussreiches Schaltungsdesign, um die Leistung zu optimieren und bestimmte Anforderungen zu befriedigen und gleichzeitig potenzielle Anwendungsherausforderungen zu berücksichtigen.

Betriebsmechanismus

Der CD4017BE reagiert auf Taktimpulse durch seinen CLK -Pin, wobei jeder Impuls nacheinander die Ausgangsstifte aktiviert und einen Zyklus der sich wiederholenden Zählung erzeugt.Dieser Prozess eignet sich besonders für Anwendungen wie Frequenzabteilung und Sequenzzählung, bei denen der ordnungsgemäße Fortschreiten bewertet wird.

Uhr Impuls -Interaktion

Taktimpulses leiten die CD4017BE und zündeten eine unterschiedliche Sequenz an.Jeder Impuls übergeht zum nachfolgenden Ausgangsstift, ein zyklischer Betrieb, der für Anwendungen wie LED -Steuerung oder zeitgesteuerte Signalerzeugung von zentraler Bedeutung ist.Dieser Rhythmus spiegelt die Feinheiten des Timings in praktischen Szenarien wider.

Anwendung in Frequenzabteilung

Die CD4017BE -Segmente pulsieren mit Finesse und verwandeln eine höhere Frequenz in eine sanftere.Es ist erforderlich, bestimmte Taktsignale für verschiedene digitale Schaltkreise zu erstellen.In ausgefeilten Systemen erleichtert diese Synchronisation einen reibungslosen Betrieb und führt zu einer ruhigen, rhythmischen Kadenz von Takteingängen.

Sequenzzählung und ihre Relevanz

Die Sequenzzählung findet ihren Platz in unzähligen Operationen.Der CD4017Be orchestriert verarbeitet, dass ein präzises Timing und harmonisierende Aktivitäten wie Verkehrssysteme, bei denen der Fluss auf zeitnahe Intervalle beruht.In der Automatisierung koordiniert es die Aktivierung der Maschinen elegant und verwebt die Effizienz in einen industriellen Rhythmus.

Verschiedene Anwendungen des CD4017BE

Computeranwendungen

Der CD4017BE verwaltet die Eingabeimpulse in Geräten wie Tastaturen und Mäusen und verbessert die Benutzeroberfläche, indem sie eine präzise Dateneingabe und -interaktion sicherstellen.In diesen Geräten implementierte Zähler steigern die Reaktionsfähigkeit, ein schwerwiegender Aspekt in Domänen, die hohe Präzision und Geschwindigkeit erfordern, wie z. B. Spiele oder Grafikdesign.

Instrumentierung verwendet

In der Welt der Instrumentierung hilft der CD4017BE bei Messaspekten wie Gewicht und Überwachung chemischer Titrationsprozesse.Es verwaltet mehrere Stufen für raffinierte Sensorwerte, was zu genauen Messungen in Labors führt.Diese Genauigkeit stärkt nicht nur die Datenzuverlässigkeit, sondern treibt auch innovative Forschungsmethoden an, die in die Zukunft aussehen.

Elektroniksteuerung

Bei eingebetteter elektronischer Systeme überwacht der CD4017BE den Betriebsfluss und das Timing und verbessert die Funktionalität in Geräten wie DVD -Playern oder Wechselstromsystemen.Sicherstellung optimaler Planungshilfen bei der Entwicklung energieeffizienter Lösungen, der Reduzierung der Lebensdauer der Stromversorgung und der Verlängerung der Lebensdauer der Geräte, die der wachsenden Nachfrage nach Nachhaltigkeit entspricht.

Fortschritte bei der Datenverarbeitung

Die Verwendung des CD4017BE in der Datenverarbeitung schärft die Übertragungsgenauigkeit und die Verarbeitungsraten.Sein Beitrag zur Systemeffizienz und -stabilität zeigt sich in Netzwerkgeräten, bei denen ein konsistenter Datenfluss dominiert.Durch die Ermöglichung einer präzisen Signalverarbeitung unterstützt es nahtlose Kommunikation und mindert das Risiko von Datenverlust oder Korruption.

Industrieautomatisierung

In industriellen Umgebungen hält der CD4017BE die Verschiebungssignale für Maschinen im Auge, ein endgültiger Faktor für die Kontrolle präziser Bewegungen und Winkel.Diese Anwendung verbessert die automatisierten Montagelinien, wobei die genaue Positionierung die Produktivität und Gleichmäßigkeit steigert.Es öffnet Türen für hoch entwickelte Automatisierungstechniken, fördert innovative Fertigungsmethoden und die Steigerung der industriellen Wettbewerbsfähigkeit.

Für und Wider

Profis

Der Zähler zeigt eine bemerkenswerte Anpassungsfähigkeit und arbeitet effizient über einen weiten Temperaturbereich von -40 ℃ bis 125 ℃.Sein Design umfasst antistatische Schutz und Verbesserung der Zuverlässigkeit in sensiblen Kontexten.Die Ingenieure schätzen die Vielfalt der verfügbaren Paketoptionen - SOP14, TSSOP14 und DIP14 -, um eine nahtlose Integration in mehrere Schaltkreisendesigns zu erhalten.

Die Johnson Counter Architecture erleichtert hohe Zählgeschwindigkeiten und erweist sich in digitalen Systemen, die in Anwendungen wie Timern und Sequenzern eingesetzt werden, als recht vorteilhaft.Diese Architektur wird hauptsächlich für die Lockerung der Komplexität komplizierter Zeitmechanismen in elektronischen Konstruktionen bewertet.

Nachteile

Der Zähler bietet zwar zahlreiche Vorteile und verfügt über bestimmte Einschränkungen.Es fehlt eine dynamische Aktualisierungsfähigkeit und forderte bit für Bit-Erfrischung von Uhr, die die Leistung unter bestimmten Bedingungen beeinflussen könnte.Das Fehlen eines Selbstaufstandsmechanismus erfordert eine manuelle Intervention oder eine externe Schaltung, um einige Konstruktionen zu Komplikationen hinzuzufügen.

Darüber hinaus ist der Bereich des Zählers auf 10 beschränkt, wodurch ergänzende Zähler für breitere Bereiche erforderlich sind, was möglicherweise Herausforderungen in Systemen mit umfangreichen Zählbedürfnissen darstellen kann.Obwohl Praktiker häufig auf die Kaskadierung mehrerer Zähler zurückgreifen, um dies zu überwinden, kann dies zu einer erhöhten Komplexität führen.

Häufig gestellte Fragen [FAQ]

1. Wofür wird CD4017be verwendet?

Der CD4017BE hat sich bei der Verwaltung von Aufgaben mit geringer Reichweite aus und wird effektiv von Zahlen von 0 bis 10 bearbeitet.stark zur Entwurfseffizienz.

2. Was ist der Eingangssignaltyp des CD4017BE -Zählers?

Der Zähler akzeptiert verschiedene digitale Dezimalsignale.Insbesondere Taktsignale, Signale zurücksetzen und Signale deaktivieren.Diese Vielseitigkeit ermöglicht eine präzise Steuerung und das genaue Zeitpunkt in verschiedenen digitalen Anwendungen, sodass sie für komplizierte Aufgaben geeignet ist, die Genauigkeit verlangen.

3. Was ist ein Johnson -Jahrzehntschalter?

Ein Johnson-Schalter arbeitet mit einem 5-Bit-Setup aus D Flip-Flops, das einen zyklischen Jahrzehntschalter bildet.Diese Struktur sorgt für zuverlässige Ausgangsverschiebungen und vorhersehbare Sequenzen und bietet wesentliche Vorteile in komplexen sequentiellen Logikschaltungen.

4. Was ist der Betriebstemperaturbereich von CD4017BE?

Der CD4017BE über einen weiten Temperaturbereich von -55 ° C bis 125 ° C zeigt eine beträchtliche Anpassungsfähigkeit.Diese Widerstandsfähigkeit verbessert ihre Leistung in verschiedenen Umgebungen, einschließlich der harten Bedingungen, die häufig in industriellen Umgebungen enthalten sind.

5. Was ist die Reset -Methode des CD4017BE -Zählers?

Mit einem asynchronen Reset -Mechanismus wird jeder aktive Ausgang schnell gelöscht, wenn das Reset -Signal niedrig wird.Diese Fähigkeit ermöglicht eine schnelle Reinitialisierung, Verbesserung der Systemreaktionsfähigkeit und Zuverlässigkeit in sich ständig ändernden Anwendungen.
