Leitfaden zur Verwendung von PIC16F877A für Schrittmotorprojekte

Der Microcontroller PIC16F877A wird in vielen elektronischen Projekten häufig verwendet, da er eine gute Balance zwischen Funktionen und Benutzerfreundlichkeit bietet.In diesem Leitfaden werfen wir den PIC16F877a genau an, der alles von seiner Pinout- und CAD -Modelle bis zu seiner Verwendung bei der Kontrolle von Stepper -Motoren abdeckt.Unabhängig davon, ob Sie ein einfaches Gerät oder ein komplexes Automatisierungsprojekt erstellen. Wenn Sie verstehen, wie Sie mit diesem Mikrocontroller Motoren anschließen und steuern, können Sie die besten Ergebnisse erzielen.

Katalog

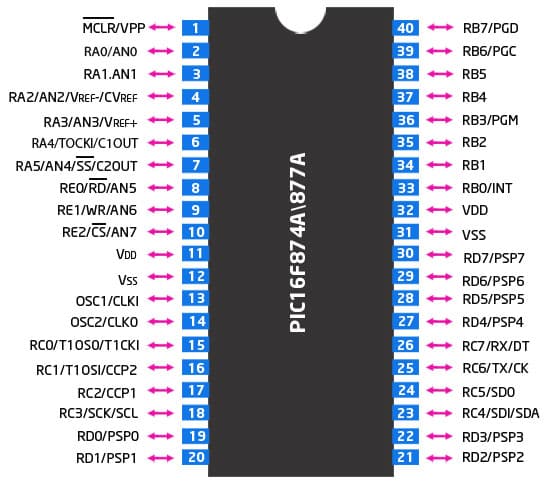

PIC16F877A PIN -Konfiguration

CAD -Modelle für pic16f877a

PIC16F877A Diagramm Symbol

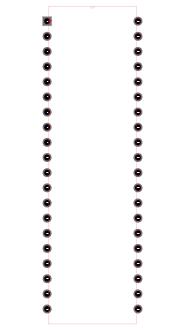

PIC16F877A PCB Footprint

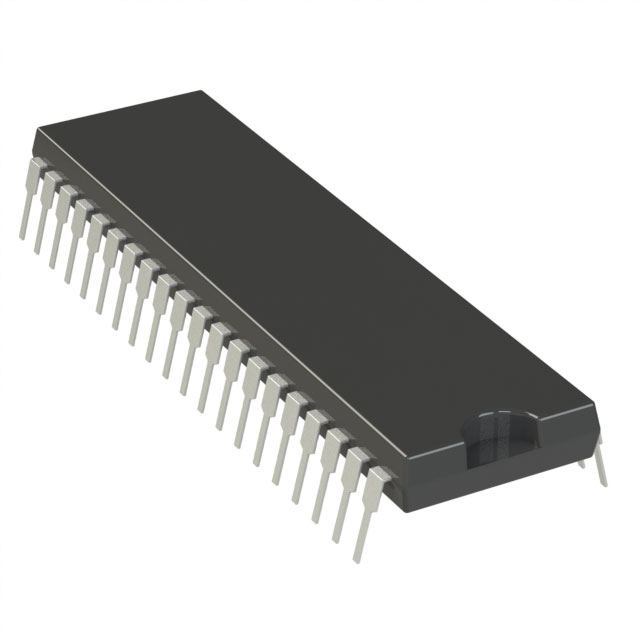

3D -Modell

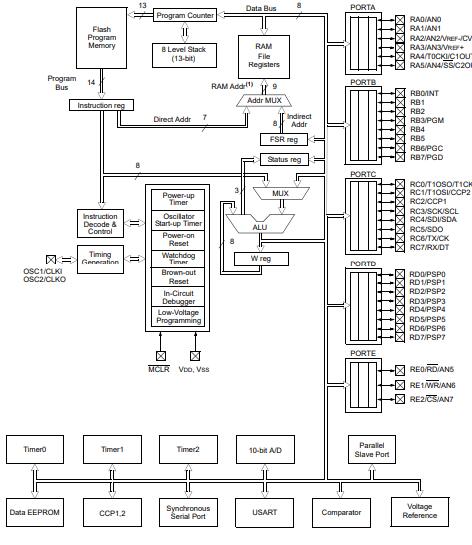

PIC16F877a interne Struktur

Detaillierte technische Spezifikationen

Typ	Parameter
Fabrikvorlaufzeit	7 Wochen
Montieren	Durch Loch
Montagetyp	Durch Loch
Paket / Fall	40 DIP (0,600, 15,24 mm)
Anzahl der Stifte	40
Datenkonverter	A/D 8x10b
Anzahl der I/Os	33
Wachhund -Timer	Ja
Betriebstemperatur	-40°C ~ 85°C ta
Verpackung	Rohr
Serie	Bild® 16f
Veröffentlicht	1997
JESD-609 Code	E3
Pbfree Code	Ja
Teilstatus	Aktiv
Feuchtigkeitsempfindlichkeit (MSL)	1 (unbegrenzt)
Anzahl der Terminen	40
ECCN -Code	Ear99
Terminal Finish	Matte Zinn (SN) - getempert
Zusätzliche Funktion	Arbeitet bei 4 V Mindestversorgung
Endposition	DUAL
Versorgungsspannung	5v
Frequenz	20MHz
Basisteilnummer	Pic16f877a
Stiftanzahl	40
Versorgungsspannungsmax (VSUP)	5,5 V
Netzteile	5v
Versorgungsspannungs-Min (VSUP)	4,5 V
Schnittstelle	I2C, SPI, SSP, UART, USAart
Speichergröße	14 kb
Oszillatortyp	Extern
Nominalversorgungsstrom	1,6 mA
RAM -Größe	368 x 8
Spannung - Versorgung (VCC/VDD)	4v ~ 5,5 V
UPS/UCS/periphere ICS -Typ	Mikrocontroller, RISC
Kernprozessor	Bild
Peripheriegeräte	Braun-Out-Erfassungs-/Reset, POR, PWM, WDT
Programmspeichertyp	BLITZ
Kerngröße	8-Bit
Programmspeichergröße	14 kb (8k x 14)
Konnektivität	I2c, spi, uart/usart
Bitgröße	8
Zugriffszeit	20 µS
Hat ADC	Ja
DMA -Kanäle	NEIN
Datenbusbreite	8b
Anzahl der Timer/Zähler	3
Adresse Busbreite	8b
Dichte	112 kb
EEPROM -Größe	256 x 8
CPU -Familie	Bild
Anzahl der ADC -Kanäle	8
Anzahl der PWM -Kanäle	2
Anzahl der I2C -Kanäle	1
Höhe	4,06 mm
Länge	52,45 mm
Breite	14,22 mm
SVHC erreichen	Kein SVHC
Strahlenhärtung	NEIN
ROHS -Status	ROHS3 -konform
Frei führen	Frei führen

Steppermotoren verstehen

Ein Schrittmotor ist eine Art Elektromotor, der sich in bestimmten Schritten und nicht in kontinuierlicher Bewegung wie herkömmliche Motoren bewegt.Diese Schritt-für-Schritt-Bewegungen werden in Grad gemessen, was je nach Anwendung variieren kann.

Steppermotoren können in verschiedenen Modi betrieben werden: Wellenantrieb, Vollfahrt und Halbantrieb.Jeder Modus steuert, wie die Motorphasen mit Energie versorgt werden, was sich auf die Leistung auswirkt und sie für verschiedene Verwendungszwecke geeignet ist.

Im Wellenantriebsmodus wird jeweils nur eine Phase des Motors angetrieben.Dieser einfache Steuermodus ist nützlich für Situationen, in denen die Stromversorgungswirkungsgrad über das Drehmoment priorisiert wird, z. B. in grundlegenden Automatisierungsaufgaben, in denen minimaler Startstrom erforderlich ist.

Der vollständige Antriebsmodus betreibt zwei Phasen gleichzeitig.Dies führt zu einer höheren Drehmomentleistung, wenn zwei Spulen zusammenarbeiten, was es ideal für Anwendungen macht, bei denen Präzision und Festigkeit erforderlich sind, z. B. in Robotik- und CNC -Maschinen.

Der Halbantriebsmodus kombiniert die Merkmale von Wellen und vollem Antrieb, indem es abwechselnd eine Phase und zwei Phasen anregt.Dieser Ansatz bietet kleinere Stufengrößen und verdoppelt die Auflösung des Motors effektiv.Half Drive eignet sich am besten für Anwendungen wie 3D -Druck und feine Instrumente, bei denen eine reibungslose Bewegung und eine präzise Positionierung unerlässlich sind.

Betrachten Sie bei der Auswahl eines Schrittmotors für eine bestimmte Verwendung die Betriebsumgebung.Bei hochpräzisen Aufgaben wird der Halbantriebsmodus empfohlen, um reibungslose Übergänge und reduzierte Vibrationen zu gewährleisten.Für Projekte, die sich auf Energieeinsparungen konzentrieren, kann der Wellenantriebsmodus angemessener sein.

Die Auswahl des richtigen Modus erfordert Ausgleichsfaktoren wie Drehmoment, Geschwindigkeit und Systemkomplexität.Die Auswahl des richtigen Modus kann die Leistung des Motors und die Gesamteffizienz Ihres Systems erheblich beeinflussen.

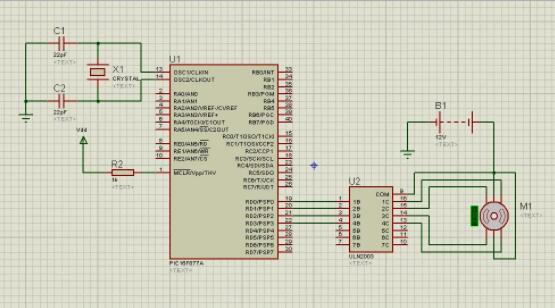

Anschließen eines Schrittmotors mit PIC16F877A

Einen Schrittmotor mit einem anschließen Pic16f877a Mikrocontroller, Sie können das ULN2003 -Transistor -Array verwenden.Diese integrierte Schaltung, die für Hochtorque-Motoren entwickelt wurde, enthält sieben Darlington-Paare.Die unteren Portd -Bits des Mikrocontrollers sind mit den Eingangsnadeln (1B, 2B, 3B, 4B) des ULN2003 verbunden, während seine Ausgangsstifte (1C, 2C, 3C, 4C) mit den Stiften des Stepper -Motors verbunden sind.Die gemeinsamen Stifte des Motors und der COM -Pin des ULN2003 sind mit einer 12 -V -Netzteil verbunden.

Steppermotoren werden üblicherweise für Anwendungen verwendet, die eine präzise Bewegungsregelung erfordern.Sie wandeln digitale Impulse in mechanische Rotation um und machen sie ideal für Geräte wie CNC -Maschinen und 3D -Drucker, bei denen Position und Geschwindigkeit sorgfältig reguliert werden müssen.

Der ULN2003 spielt eine Schlüsselrolle bei der Steuerung von Steppermotoren, da der hohe Strom und die einfache Vernetzung mit Mikrocontrollern verarbeitet werden können.Bei der Verbindung mit dem PIC16F877A werden die unteren Portd -Bits verwendet, um den Schrittmotor zu steuern.Diese Konfiguration bietet eine genaue Schrittkontrolle, um eine genaue Bewegung und Positionierung sicherzustellen.

Die Verwendung des ULN2003 in Motor Control Setups ist in realen Anwendungen sehr zuverlässig.Es hilft, Probleme wie verpasste Schritte oder eine falsche Positionierung zu minimieren und die Gesamtleistung zu verbessern.Eine regelmäßige Wartung und Kalibrierung basierend auf Nutzungsdaten kann die Motorfunktion weiter optimieren und die langfristige Stabilität und einen präzisen Betrieb sicherstellen.

Einstellen von Schrittmotordrehzahl

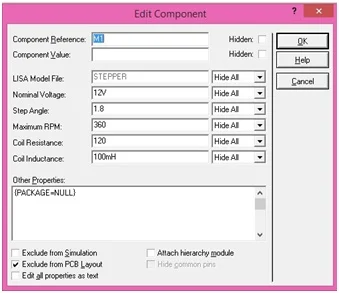

Die Motordrehzahl von Stepper kann mithilfe der Proteus -Simulationssoftware genau geändert werden.Durch den Zugriff auf die Einstellungen des Motors über "Eigenschaften bearbeiten" können Anpassungen an Parameter wie die Anzahl der Schritte und der Schrittwinkel vorgenommen werden.Beispielsweise spaltet ein 200-Stufen-Motor eine vollständige Drehung (360 °) in 200 Schritte auf, wodurch jeder Schritt 1,8 ° wird.Das Ändern dieser Einstellungen in Proteus wird während der Simulation dynamisch reflektiert.

In der Praxis werden Stepper -Motoren häufig in Branchen eingesetzt, in denen eine präzise Kontrolle der Bewegung von entscheidender Bedeutung ist, z. B. in CNC -Maschinen und Robotik.Einstellen des Schrittwinkels und der Anzahl der Schritte fein abgestimmt den Motor, um die genaue Bewegung zu erreichen, die für bestimmte Aufgaben erforderlich ist.

Durch die Veränderung von Schrittmotorparametern wirkt sich die Leistungseigenschaften wie Drehmoment und Auflösung aus.Zum Beispiel erhöht die Erhöhung der Anzahl der Schritte im Allgemeinen die Auflösung, kann sich jedoch auf das Drehmoment und die Reaktionszeit auswirken.Das Verständnis dieser Kompromisse durch Simulation hilft bei fundierten Entscheidungen.

Eine differenzierte Perspektive zeigt, dass iterative Anpassungen, gefolgt von praktischen Versuchen zu einem robusteren Motordesign.Es ist entscheidend, dass digitale Simulationen die Ergebnisse der realen Welt genau widerspiegeln.Die Nuancen, einen Schrittmotor zu konfigurieren, liegen tatsächlich darin, ein Gleichgewicht zwischen theoretischer Präzision und praktischer Machbarkeit zu treffen.

Programmieren eines Schrittmotors mit PIC16F877A

In diesem Abschnitt werden ein Schrittmotor mit dem PIC16F877A -Mikrocontroller programmiert, wobei verschiedene Fahrmodi erläutert und praktische Anleitungen für eine effektive Implementierung bereitgestellt werden.

Hier ist ein grundlegender Beispielcode zum Nachweis von Schrittmotorsteuerung mit dem vollständigen Antriebsmodus:

void main ()

{

TRISD = 0B00000000;// Portd als Ausgabe einstellen

Portd = 0b11111111;// Portd initialisieren

Tun

{

Portd = 0b00000011;// zwei Phasen gleichzeitig anregen

Delay_ms (500);// 0,5-Sekunden-Verzögerung

Portd = 0b00000110;

Delay_ms (500);

Portd = 0B00001100;

Delay_ms (500);

Portd = 0B00001001;

Delay_ms (500);

} während (1);// unbegrenzt Schleifen

}

In diesem Code ist der PortD des PIC16F877A als Ausgabebericht für den Stufe des Schritts über den ULN2003 -Treiber konfiguriert.Die Folge der Befehle engagiert jeweils zwei Phasen des Schrittmotors, was für den vollständigen Antriebsmodus charakteristisch ist.Dieser Modus hält den Rotor in einer festen Position mit maximalem Drehmoment, verbraucht jedoch in der Regel mehr Strom.

Der vollständige Antriebsmodus ist nicht der einzige Weg, um Schrittmotoren zu steuern.Wave Drive und Half Drive -Modi bieten Alternativen basierend auf bestimmten Anforderungen.Wellenantrieb energetisiert nur eine Phase zu einer Zeit, was den Stromverbrauch verringert, jedoch zu einem geringeren Drehmoment führt.Half Drive wechselt zwischen einer und zwei Phasen und bietet eine höhere Auflösung und eine glattere Bewegung.

Wählen Sie beim Programmieren von Schrittmotoren den Fahrmodus aus, der Ihren Anforderungen am besten entspricht, unabhängig davon, ob es sich um eine präzise Positionierung, Leistungseffizienz oder ein maximales Drehmoment handelt.

Praktische Anwendungen von Schrittmotoren

Schrittmotoren werden in vielen Branchen weit verbreitet, da sie eine genaue Kontrolle und eine zuverlässige Leistung bieten können.Ihre Vielseitigkeit macht sie für alles geeignet, von Autos und Haushaltsgeräten bis hin zu Industrieautomaten und medizinischen Geräten.

In der Automobilwelt spielen Schrittmotoren eine Schlüsselrolle bei der Steuerung von Systemen wie Gas, Scheinwerfern und Klimaanlagen.Sie helfen dabei, diese Komponenten zu optimieren und sicherzustellen, dass Fahrzeuge reibungslos und effizient laufen.In Büroausrüstung wie Druckern und Fotokopierern handhaben Schrittmotoren auf Aufgaben wie Papierverfügung und Tintenplatzierung.Diese Präzision gewährleistet eine konsistente Druckqualität und einen reibungslosen Betrieb im Laufe der Zeit.

Zu Hause verlassen sich Geräte wie Waschmaschinen und Geschirrspülwerke auf Stepper -Motoren, um den Wasserfluss und die Drum -Rotation zu steuern, um sicherzustellen, dass alles nahtlos funktioniert.In industriellen Umgebungen sind Steppermotoren für den Betrieb von CNC-Maschinen und Roboterarmen von entscheidender Bedeutung, wo sie genau die für die Herstellung hochpräzise benötigten Bewegungen bereitstellen.

Sicherheitssysteme profitieren auch von der zuverlässigen Bewegung von Schrittmotoren.In Geräten wie Überwachungskameras und automatisierten Schlössern ermöglichen Stepper -Motoren eine reibungslose und genaue Positionierung, was für eine effektive Überwachung und Sicherheit von wesentlicher Bedeutung ist.Im Gesundheitswesen werden Schrittmotoren in medizinischen Geräten wie Infusionspumpen und Bildgebungsgeräten verwendet, wo sie die genaue Kontrolle für einen sicheren und genauen Betrieb bieten.

Während sich die Technologie weiterentwickelt, wird erwartet, dass Stepper -Motoren noch mehr Anwendungen in aufstrebenden Bereichen wie Robotik und autonomen Fahrzeugen finden.Ihre fortgesetzte Entwicklung wird wahrscheinlich zu einer noch größeren Präzision und Effizienz führen und ihre Rolle in verschiedenen Branchen erweitern.

Vergleichbare Mikrocontroller -Teile

Teilenummer	Pic16f877a-i/p	Pic16f77-i/p	Pic16f74-i/p	Pic16f777-i/p
Hersteller	Mikrochip -Technologie	Mikrochip -Technologie	Mikrochip -Technologie	Mikrochip -Technologie
Paket / Fall	40 DIP (0,600, 15,24 mm)	40 DIP (0,600, 15,24 mm)	40 DIP (0,600, 15,24 mm)	40 DIP (0,600, 15,24 mm)
Anzahl der Stifte	40	40	40	40
Datenbusbreite	8 b	8 b	8 b	8 b
Anzahl von i/o	33	33	33	36
Schnittstelle	I2C, SPI, SSP, UART, USAart	I2C, SPI, SSP, UART, USAart	I2C, SPI, SSP, UART, USAart	I2c, spi, uart, usart
Speichergröße	14 kb	7 kb	14 kb	14 kb
Versorgungsspannung	5 v	5 v	5 v	5 v
Peripheriegeräte	Braun-Out-Erfassungs-/Reset, POR, PWM, WDT	Braun-Out-Erfassungs-/Reset, POR, PWM, WDT	Braun-Out-Erfassungs-/Reset, POR, PWM, WDT	Braun-Out-Erfassungs-/Reset, POR, PWM, WDT
View vergleichen	Pic16f877a-i/p Vs Pic16f77-i/p	Pic16f877a-i/p Vs Pic16f77-i/p	Pic16f877a-i/p Vs Pic16f74-i/p	Pic16f877a-i/p Vs Pic16f777-i/p

Häufig gestellte Fragen [FAQ]

1. Was verwendet ein Schrittmotor, um mechanische Bewegungen zu erzeugen?

Ein Schrittmotor erzeugt mechanische Bewegungen mit elektrischen Impulsen.

2. Was macht ein Schrittmotor?

Ein Schrittmotor bewegt sich in diskreten Schritten.

3. Wie werden Schrittmotoren gemessen?

Schrittmotoren werden in Grad gemessen.

4. Wie viele Schritte unternimmt ein Schrittmotor?

Ein Schrittmotor bewegt sich nacheinander.

5. Wie viele Anregungsmodi hat ein Schrittmotor?

Ein Schrittmotor hat drei Anregungsmodi.

6. Was ist der einfachste Weg, um einen Schrittmotor zu verbinden?

Der einfachste Weg besteht darin, es mit einem PIC16F877A -Mikrocontroller zu verbinden.

7. Wie viele Eingangsnadeln des ULN2003 sind mit den niedrigsten signifikanten Bits der Portd des Mikrocontrollers verbunden?

Vier Eingangsstifte sind mit den niedrigsten signifikanten Bits des Portd des Mikrocontrollers verbunden
