Optimieren von Schaltungen mit der LL4148 Small Signal Diode

Die LL4148 -Diode ist eine weithin anerkannte Komponente in der Welt der Elektronik, die wegen Geschwindigkeit, Effizienz und Zuverlässigkeit gefeiert wird.Als Silizium-basierte, schnelle Wiederherstellungsdiode ist der LL4148 in einer Vielzahl von Anwendungen zu einem Grundnahrungsmittel geworden, von Hochfrequenzdatenkommunikationssystemen bis hin zu Präzisionsanalogen.In diesem Artikel geht es um die operativen Prinzipien des LL4148, seine Kernmerkmale und seine vielfältigen Rollen in modernen elektronischen Designs und bietet gleichzeitig Einblicke in seine sich entwickelnde Bedeutung, wenn sich die Technologie Fortschritte und Miniaturisierungstrends wachsen.

Katalog

Überblick über LL4148

Der LL4148 ist eine Hochgeschwindigkeits-Schnellwiederherstellungsdiode auf Siliziumbasis, die für seine Fähigkeit, die Stabilität über ein breites Temperaturspektrum zu erhalten, hoch angesehen.Diese Diode findet sich in verschiedenen Anwendungen wie elektrostatem Schutz, Signalverstärkerstromlimit, umgekehrter Schutz der Stromversorgungsschaltungen und Präzisionsberechnung in analogen Schaltungen nützlich.Der niedrige Vorwärtsspannungsabfall verbessert die Energieeffizienz, wodurch es besonders für die schnelle Signalverarbeitung geeignet ist.Es wendet sich häufig dem LL4148 zu, wenn sie sich mit den Herausforderungen der Energieeffizienz und -zuverlässigkeit auseinandersetzen und unter verschiedenen Bedingungen Trost in seiner Leistung und Robustheit finden.

Alternativen und Äquivalente

- Bas32

- - DL4148

- - Fdll4148

- - 1N4148

- - 1N4148WT

- 1N4154

- - 1N4448

Diese Alternativen bieten ähnliche Funktionen und richten sich an bestimmte Anwendungsanforderungen.Die Auswahl der Komponenten hängt von verschiedenen Faktoren ab, wie Spannungsbewertungen, thermische Leistung und Kosteneffizienz.Durch das Verständnis dieser Feinheiten können Sie optimale Schaltungsfunktionalität erreichen und die langfristige Zuverlässigkeit verbessern.

LL4148 Diode - Operative Erkenntnisse

Die LL4148-Dioden wirkt sich durch die Mechanismen der Vorwärts- und umgekehrten Vorspannung in seinem PN-Basis-Basis von Silicium.Bei der Vorwärtsbesiedlung fließt der Strom mühelos, während Löcher aus dem P-Typ-Region und Elektronen aus der Region N-Typ an der Kreuzung treffen, was die nahtlose Leitung erleichtert.Dieser Prozess ähnelt dem ungehinderten Wasserfluss, sodass der elektrische Strom mit minimalem Hindernis passieren kann.

Vorspannungsdynamik vorwärts

Wenn eine positive Spannung auf die Anode relativ zur Kathode angewendet wird, ermöglicht das resultierende elektrische Feld an der Kreuzung die Ladungsträger, die potenzielle Barriere zu überwinden.Diese Bewegung von Ladungsträgern führt zu einem gerichteten Strom des elektrischen Stroms.Ein solches Verhalten ist in normaler Elektronik und Schaltkreisen anfänglich, wodurch die schwerwiegende Funktion der Diode bei der Leitung des Stromflusses und der Blockierung unerwünschter umgekehrter Ströme hervorgehoben wird.

Umgekehrte Vorspannungsdynamik

Bei der umgekehrten Verzerrung verhindert der LL4148 den Stromfluss, bis die Rückspannung den Breakdown -Schwellenwert übertrifft.Dieser spezielle Schwellenwert, der durch eine Hochspannung gekennzeichnet ist, sorgt für eine minimale Energieabteilung während des regulären Betriebs und steigert die Effizienz der Diode in Hochgeschwindigkeitsschaltszenarien.Dieses Merkmal ist für den Schutz des Schaltungsschutzes vor potenziellen Spannungsspitzen von großem Nutzen.

Technische Spezifikationen und Anwendungen der LL4148 -Diode

Die LL4148 -Diode ist mit der Fähigkeit ausgelegt, einen maximalen Vorwärtsstrom von 200 mA und einen Spitzenverkehrsstrom von 2 A zu verarbeiten. Es arbeitet bei Vorwärtsspannungen bis zu 1 V effizient und kann um Rückspannungen bis zu 100 V standhalten.Die Diode zeigt einen typischen Vorwärtsspannungsabfall von etwa 0,6 V und zeigt einen minimalen Rücklaufstrom von 25NA.Die hohe Reverse -Breakdown -Spannung trägt weiter zu Zuverlässigkeit und Effizienz bei und macht sie zu einem Grundnahrungsmittel in verschiedenen elektronischen Schaltungen.

Antwortzeit und Frequenzanwendungen

Unter den bemerkenswerten Eigenschaften von LL4148 befindet sich die schnelle Reaktionszeit von ungefähr 4 Ns.Dadurch kann die Diode effizient auf Hochfrequenzanwendungen gerecht werden, Verzögerungen minimieren und eine effektive Signalverarbeitung sicherstellen.

Verwendung in der modernen Elektronik

In den tatsächlichen Szenarien sind die robusten Spezifikationen der Diode für Anwendungen geeignet, die schnelle Reaktionszeiten und Hochspannungshandhabungen fordern.Der LL4148 in der Signalverarbeitung oder des Schaltschaltkreisleitungen, die für seine Zuverlässigkeit und den vernachlässigbaren Leckagestrom bewertet wurden, was das Risiko eines Leistungsabbaues verringert.Die Vielseitigkeit der Diode erscheint durch ihre Integration in analoge und digitale Schaltungen und betont die Anpassungsfähigkeit und Stärke.

Einblicke in die Optimierung

Die Optimierung des Dienstprogramms des LL4148 besteht darin, seine betrieblichen Schwellenwerte zu verstehen und seine Hochgeschwindigkeitsfähigkeiten zu nutzen.Wenn Sie innerhalb dieser Parameter angewendet werden, sehen die Schaltungsstabilität und Leistung erhebliche Verbesserung.Branchen, die mit HF-Technologien oder komplexen Computersystemen arbeiten, verwenden das LL4148 häufig für seine schnell sanften Geschwindigkeiten und die konsistente Leistung unter verschiedenen Bedingungen.

Elektrische Eigenschaften der LL4148 -Diode

Symbol	Parameter	Bedingungen	Min	Max	Einheit
Vr	Abbauen Stromspannung	Ir = 100 μA	100	- -	V
		Ir = 5,0 μA	75	- -
Vf	Vorwärtsspannung	If = 10 mA	- -	1.0	V
Ir	Rückwärtsleckage	VR = 20 V.	- -	25	n / A
		VR = 20 V, TA = 150 ° C.	- -	50	μA
Ct	Gesamt Kapazität	VR = 0 V, F = 1,0 MHz	- -	4.0	Pf
tr	Reverse Recovery Zeit	If = 10 mA, vr = 6,0 V (60 mA), ir = 1,0 mA, Rl = 100 Ω	- -	4.0	ns

Die elektrischen Parameter werden für eine Temperatur von 23 ° C detailliert dargestellt, sofern nicht anders angegeben.Leistung und Zuverlässigkeit kann unter verschiedenen Bedingungen variieren, sodass Benutzer die vorgeschriebenen Parameter befolgen sollten, um eine genaue Leistungsbewertung sicherzustellen.Leichte Abweichungen von diesen Bedingungen können sich auf das Verhalten der Diode auswirken.

Das Verständnis des Verhaltens des Halbleiterverhaltens in Bezug auf die thermischen Bedingungen ist gefragt.Temperaturschwankungen können die Elektronenmobilität verändern, was sich auf den Stromfluss auswirkt, erhöht die Temperatur typischerweise den Leckstrom und wirkt sich auf die Effizienz und die Zuverlässigkeit des Schaltkreises aus.Thermische Managementtechniken wie Kühlkörper oder Temperaturkompensierungsschaltungen werden häufig von Ingenieuren eingesetzt, um stabile Bedingungen aufrechtzuerhalten.

Elektrische Parameter formen die Leistung der Diode.Die Vorwärtsspannung fällt (v_F), Rückstrom (i_R)und Übergangszeit (t_rr) sind für Hochgeschwindigkeitsschaltanwendungen gefährlich.Dieser Parameter diktiert die Spannung, die für die Diode erforderlich ist, um Strom zu leiten.Für das LL4148 liegt es in der Regel um 1 V bei 10 mA und ist für die Gestaltung leistungsstärkerer Schaltungen erheblich, da ein übermäßiger Vorwärtsspannungsabfall zu einer erhöhten Leistungsableitung führen kann.Natürlich im Nanoampere -Bereich, kann aber mit steigenden Temperaturen zunehmen.Beeinflusst die Leistung der hochpräzisen Analogkreisleistung.Sie können Wachbänder oder redundante Schaltungswege implementieren, um die Auswirkungen zu mindern.Die umgekehrte Wiederherstellungszeit misst den Übergang vom Dirigieren zum Blockierungszustand.Klassisch um 4 Ns, geeignet für schnelle Schaltkreise.Grundlegende für eine präzise Timing-Analyse in Hochgeschwindigkeitssystemen, da sich auch geringfügige Verzögerungen ansammeln können.

Anwendungen der LL4148 -Diode

Viele Rollen im Energieverwaltung

Die LL4148 -Diode sticht aufgrund ihrer beeindruckenden schnellen Schaltkapazitäten und der Angemessenheit bei der Spannungshandhabung heraus.Es dient als Grundlage für zeitgenössische Energieverwaltungssysteme.Es findet häufige Verwendung bei Schaltregulatoren und Leistungswandler, bei denen eine präzise Strom- und Spannungsregelung eifrig gesucht wird.Switch-Mode-Netzteile verwenden die LL4148-Diode, um ihre Effizienz und Reaktionszeit zu stärken, was ihre Essenz sowohl in der Unterhaltungselektronik als auch in der industriellen Anwendungen widerspiegelt.

Signalintegrität und Exzellenz in der Analyse

Die Fähigkeiten des LL4148 in der Signalanalyse und -management ist unverkennbar, da sie Verzerrungen fachmännisch mindert, um die Signalintegrität zu erhalten.Es ist ein Grundnahrungsmittel in Schaltungen, die Wellenformen filtern und formen, und seine geringe Rückgewinnungszeit ist die Hauptdarstellung zum Minimieren von Signalabbau.Dies macht die LL4148-Diode sowohl in hochfrequenten Kommunikationssystemen als auch in empfindlichen Signalverarbeitungsanwendungen von unschätzbarem Wert.

Unerwünschtes Geräusch unterdrücken

Eine effiziente Rauschunterdrückung ist das Herzstück der Stabilität in elektronischen Schaltungen, und die LL4148 -Diode steigt mit seiner schnellen Reaktionszeit auf den Anlass.Diese Eignung hilft bei der Auslöschung unerwünschtes Rauschen und hält damit die Treue des Betriebssignals aufrechterhalten.Durch die Einbeziehung dieser Diode in sensitive analoge und digitale Schaltungen können Sie die elektrische Interferenz extrem reduzieren, was ein entscheidender Faktor sowohl für die Verbraucher- als auch für die industrielle Elektronik ist.

Wellenformformung und Hochfrequenzschaltung

Präzision und Zuverlässigkeit sind Kennzeichen der LL4148 -Diode in der analogen und digitalen Wellenformformung.Es wird routinemäßig in Pulsschaltungen und Zeitanwendungen verwendet, bei denen genaue Kanten und Übergänge von dominierender Bedeutung sind.Hochfrequenzwechselschaltkreise erzielen auch erhebliche Vorteile des Schnellumschalt- und Diverse-Spannungsumgangs des LL4148, was die Leistung und Effizienz bei automatisierten Systemen und HF-Kommunikationsgeräten verbessert.

LED -Antriebskreiskonsistenz

Im Bereich der LED -Fahrkreise spielt die LL4148 -Diode eine wichtige Rolle bei der Regulierung von Strom.Dies gewährleistet eine konstante Helligkeit und eine längere Lebensdauer für LED -Komponenten.Praktische Beleuchtungsdesigns wie diese in Automobil- und Display -Technologien erhalten dank dieser Diode erhebliche Leistung und Zuverlässigkeitsverbesserungen.

Kommunikationsgeräte und digitale Technologien

Die LL4148 -Diode ist in Kommunikationsgeräte und digitale Systeme eingebettet, um Schaltungsschutz und die Leistung zu steigern.Die Präsenz in Smartphones, Routern und Computergeräten sorgt für einen unerschütterlichen Betrieb und Schilde gegen Spannungsspitzen und Schwingungen.Darüber hinaus wird die Integrität digitaler Signale beibehalten, einen ernsthaften Aspekt der nahtlosen Datenübertragung und -verarbeitung.

Unterschied zwischen LL4148 und 1N4148

Sowohl LL4148 als auch 1N4148 werden weit verbreitet als schnelle Dioden, die für ihre Effizienz in verschiedenen Szenarien bevorzugt werden.Sie weisen jedoch unterschiedliche Eigenschaften in Bezug auf Verpackung und maximale umgekehrte Betriebsspannung auf, die ihre Eignung für unterschiedliche Anwendungen zutiefst beeinflussen.

Verpackung und Formfaktor

Die primäre Differenzierung zwischen LL4148 und 1N4148 liegt in ihren Packungsformen, die ihre Anwendbarkeit in verschiedenen elektronischen Designs beeinflussen.Die LL4148-Diode ist in einem SOD-80-Paket eingekapselt.Dieses Surface-Mount-Gerät (SMD) wird in modernen elektronischen Schaltungen bevorzugt, die ein kompaktes Design und eine automatisierte Baugruppe priorisieren.Der kleine Fußabdruck des SOD-80-Pakets erleichtert seine Integration in hochdichte gedruckte Leiterplatten (PCBs), die häufig in fortschrittlichen Unterhaltungselektronik- und industriellen Automatisierungssystemen zu finden ist.Darüber hinaus verbessert das SOD-80-Paket die Eigenschaften des thermischen Managements und sorgt für eine effizientere Wärmeabteilung in Hochgeschwindigkeitsschaltanwendungen. Das Gleichgewicht zwischen Größe und Leistung, das dieses Paket bietet, erkennt seine Rolle bei der Förderung der Innovationen in räumlich begrenzten Designs an.

Die 1N4148-Diode verfügt über ein Do-35-Paket, das als Durchschnittskomponente eingestuft wird.Dieser Formfaktor wird häufig in Szenarien verwendet, in denen die mechanische Stabilität und einfache Ersatzung dominieren. Das DO-35-Paket ermöglicht eine einfache manuelle Lötung, was für Prototyping-Stadien und reparaturorientierte Kontexte von Vorteil ist.Darüber hinaus eignet sich das Durchloch-Design für Anwendungen, bei denen die physische Robustheit der Verbindung gefährlich ist, z. B. in Automobilsystemen und größeren industriellen Geräten.

Maximale umgekehrte Betriebsspannung

Eine weitere bemerkenswerte Unterscheidung ist die maximale umgekehrte Betriebsspannung.Der LL4148 hat eine Bewertung von 75 V.Diese Varianz macht den LL4148 für die Elektronik geeignet, die in niedrigeren Spannungsbereichen betrieben werden, und bietet eine zufriedenstellende Leistung und bietet gleichzeitig ein kompaktes Design.In tragbaren elektronischen Geräten, bei denen die Betriebsspannungen 75 V selten überschreiten, entsprechen die Spezifikationen des LL4148 gut mit den Anforderungen.Es wird häufig ideal für Anwendungen, die Effizienz verlangen, ohne die Kompaktheit des Geräts zu beeinträchtigen.

Andererseits ist der 1N4148 mit 100 V bewertet.Schaltkreise, die die Handhabung höherer Spannungen erfordern, profitieren von der höheren Reverse -Spannung des 1N4148.Dieses Merkmal ist in der Regel bei Stromversorgungsschaltungen und Schaltregulatoren vorteilhaft, wobei die Komponenten höhere Spannungen ertragen müssen, um einen zuverlässigen Betrieb zu gewährleisten und einen Abbruch zu verhindern.In Hochspannungsumgebungen siehe 1N4148 als zuverlässige Wahl, um das Risiko eines elektrischen Versagens zu mildern.

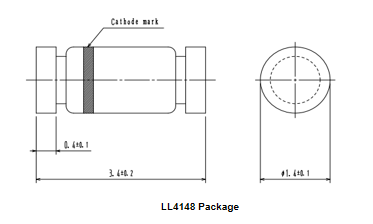

Paketspezifikationen der LL4148 -Diode

Die LL4148-Diode befindet sich in einem platzeffizienten SOD-Paket mit Abmessungen von 3,6 mm x 1,5 mm x 1,5 mm.Mit 80 Stiften verbessert dieses Design seine Vielseitigkeit bei Hochdichteanwendungen.Es bietet hervorragende Funktionen, ohne die Größe zu beeinträchtigen.Das Paket für die SOD -Paket (kleine Umrissdioden) gleicht die Miniaturisierung und Leistung und die Leistung für zeitgenössische elektronische Designs, die sich auf Kompaktheit konzentrieren, dynamisch aus.Der minimierte Fußabdruck vereinfacht die Integration in komplexe Schaltkreise und macht es zu einer beliebten Wahl bei Ingenieuren, die nach einer optimalen Design -Effizienz streben.

Wenn die Raumschutz genutzt wird, erweist sich das SOD -Paket des LL4148 als besonders vorteilhaft.In tragbaren Geräten wie Smartphones und Wearables ist jeder Millimeter wertvoll.Die kompakten Abmessungen dieses Pakets bieten mehr Layout -Flexibilität auf Leiterplatten und ermöglichen innovativen Entwurfsmöglichkeiten.Das SOD -Paket hat eine bemerkenswerte Effizienz der thermischen Stabilität gezeigt.Dieses Merkmal ist in hochfrequenten Anwendungen erheblich, bei denen eine konsistente Leistung ein Muss ist.Die Verwendung von Techniken wie thermische Simulation während der Entwurfsphase hilft bei der Optimierung der Platzierung und Integration der Diode, um sicherzustellen, dass sie im Laufe der Zeit zuverlässig und effektiv bleibt.

Aussichten und Entwicklung von LL4148 Switching Diode

Die Zukunft des LL4148 -Schaltdioden erscheint hell, angetrieben von technologischen Durchbrüchen und sich entwickelnden Marktbedürfnissen.Wenn elektronische Geräte ständig schrumpfen, wird der Bedarf an kompakten, zuverlässigen und effizienten Komponenten wie der LL4148 -Diode steigen.Dieser Miniaturisierungs -Trend fördert unerbittliche Innovation, um die Leistung dieser Dioden zu verbessern und sicherzustellen, dass sie den dynamischen Anforderungen der modernen Technologie entsprechen.Da die Nachhaltigkeit im Mittelpunkt technologischer Fortschritte steht, gewinnt die grüne Technologie an Bedeutung.Der LL4148, der für seinen geringen Stromverbrauch und seine hohe Effizienz festgestellt wurde, ist für diesen Übergang grundlegend.Die Verwendung solcher Komponenten entspricht gut mit den globalen Zielen, um den Energieverbrauch zu verringern und umweltfreundliche elektronische Lösungen zu fördern.

Nachfrage durch Miniaturisierung

Das Laufwerk in Richtung kompaktere und effizientere elektronische Geräte erfordert einen Überdenken der konventionellen Komponentenspezifikationen.Die LL4148 -Diode, die für ihre zuverlässige Leistung in begrenzten Räumen geschätzt wird, erhält von dieser Verschiebung.Seine Effizienz wurde in engen Räumen wie kompakter Unterhaltungselektronik nachgewiesen.Zukünftige Verbesserungen dieser Diode werden wahrscheinlich einen noch geringeren Strombedarf und eine bessere thermische Stabilität abzielen, um die anhaltende Relevanz bei dicht gepackten Schaltungskonstruktionen zu gewährleisten.

Engagement für die Modernisierung

Das Bleiben des technologischen Fortschritts erfordert unnachgiebige Engagement für Innovation.Fortschritte in der Materialwissenschaft und Herstellung werden dynamisch sein, um die Fähigkeiten des LL4148 zu steigern.Beispielsweise können Verbesserungen in Halbleitermaterialien Dioden mit schnelleren Schaltgeschwindigkeiten und überlegenen thermischen Eigenschaften ergeben.

Die Rolle der grünen Technologie

Die Bewegung in Richtung nachhaltiger Technologie betont die Notwendigkeit von Komponenten wie dem LL4148, die umweltfreundliche Ziele unterstützen.Reduzierter Energieverbrauch senkt nicht nur die Betriebskosten, sondern senkt auch den Umwelt Fußabdruck.Praktische Verwendungen dieser Dioden in energieeffizienten Leistungsmanagementsystemen, Solarwechselrändern und anderen grünen Technologien haben bereits ihren Wert gezeigt.

Aufkommende Perspektiven zur zukünftigen Entwicklung

Traditionelle Ansätze zur Diodenentwicklung konzentrieren sich hauptsächlich auf Leistung und Größe, aber ein breiteres Objektiv umfasst die Integration von KI und intelligenten Technologien.Zukünftige Versionen des LL4148 bieten möglicherweise Selbstüberwachungsfunktionen, die sich an die sich ändernden elektrischen Eigenschaften, die Verbesserung der Lebensdauer der Geräte und die Optimierung der Leistung anpassen.Diese Art der Smart -Integration repräsentiert die neue Grenze in der Entwicklung elektronischer Komponenten und bietet dem LL4148 eine deutliche Chance, sich in einem wettbewerbsfähigen Markt herauszuheben.

Häufig gestellte Fragen (FAQs)

1. Kann LL4148 in Hochfrequenzanwendungen verwendet werden?

Ja, LL4148 verfügt über Hochgeschwindigkeitsschaltfunktionen, mit denen es für solche Aufgaben außerordentlich gut geeignet ist.Die schnelle Reaktionszeit verbessert die Leistung in Schaltkreisen mit häufigen schnellen Übergängen, wodurch minimale Signalverzerrungen und verbesserte Effizienz gewährleistet sind.

2. Wofür wird eine Diode verwendet?

Dioden führen verschiedene Rollen durch, einschließlich des Gleichrichters zum Umwandeln von Wechselstrom in DC, als Signalbegrenzer und Spannungsregulatoren, funktionieren als Schalter, Signalmodulatoren und Mischer und werden als Demodulatoren und Oszillatoren verwendet. Die Hauptfunktion einer Diode besteht darinStrom, um nur in eine Richtung zu fließen.Diese Eigenschaft ist häufig eingesetzt, um Schaltkreise vor Spannungsspitzen zu schützen und die stetigen Spannungsniveaus aufrechtzuerhalten.Praktische Anwendungen in Stromversorgungseinheiten, Funksignalerkennung und Integration von Logikkreis.Diese Verwendungen verbessern häufig die Zuverlässigkeit und Leistung von Geräten.

3. Welche Art von Diode ist LL4148?

LL4148 ist eine schnelle, kleine Siliziumdiode mit kleiner Signal, die für allgemeine Zwecke ausgelegt ist.Die schnellen Schaltzeiten und die hervorragende Zuverlässigkeit machen es sowohl in analogen als auch in digitalen Schaltungen vielseitig und nützlich und verdienen es in verschiedenen Anwendungen an Popularität.

4. Was ist eine kleine Signaldiode?

Eine kleine Signaldiode ist grundlegend zu Schaltungen mit hohen Frequenzen oder kleinen Strömen.Anwendungen umfassen Fernseher, Funkgeräte und digitale Logikkreise.Kleine Signaldioden im Gegensatz zu Leistungsdioden sind für die Verarbeitung kleinerer Signale und schneller Übergänge optimiert.Sie zeichnen sich in Signalverarbeitungsaufgaben aus, bei denen Genauigkeit und Geschwindigkeit schwerwiegend sind, z.Im Laufe der Zeit sind diese Dioden von unschätzbarem Wert geworden, um die Signalintegrität und Präzision in der elektronischen Kommunikation zu verbessern.
