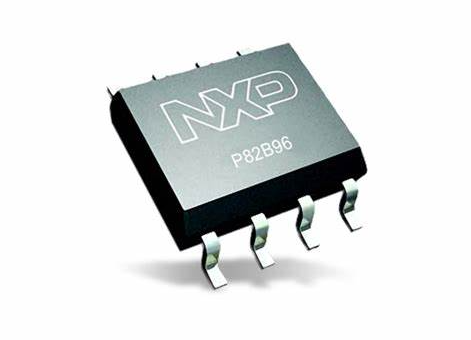

P82B96 Bipolarer IC -Handbuch: PIN -Details, 3D -Modell und Datenblattanalyse

Der P82B96 IC dient als vielseitige Lösung, die eine nahtlose Kommunikation zwischen dem I2C -Bus und verschiedenen anderen Buskonfigurationen erleichtert, was es zu einer ernsthaften Komponente in der modernen Elektronik macht.Die Fähigkeit, die Schnittstelle zwischen bidirektionaler Logikebene über verschiedene Spannung und Stromstandards zu unterstützen, verbessert den Wert in komplexen Schaltungskonstruktionen.Unabhängig davon, ob Sie in Automobilsystemen, industriellen Umgebungen oder Unterhaltungselektronik verwendet werden, können Sie mit dem P82B96 eine zuverlässige, leistungsstarke Kommunikation zwischen Mikrocontrollern, Sensoren und anderen Peripheriegeräten sicherstellen, unabhängig von unterschiedlichen elektrischen Eigenschaften.

Katalog

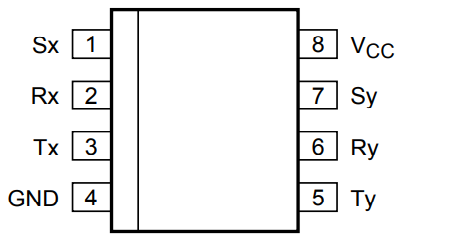

Pinout von P82B96

CAD -Modell von P82B96

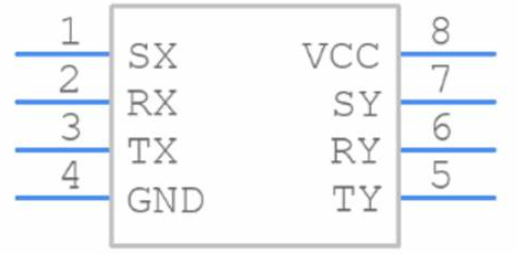

Symbol

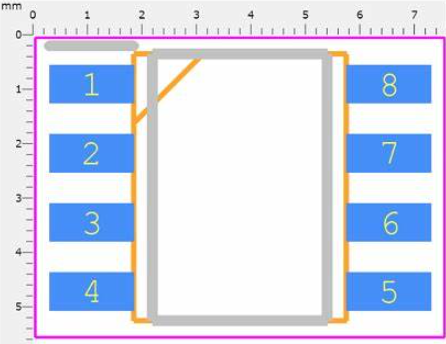

Fußabdruck

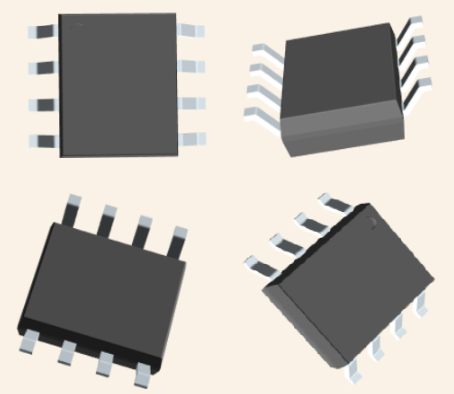

3D -Modell

Überblick über P82B96

Der P82B96 IC wird so gefertigt, dass eine nicht-motorige, bidirektionale Schnittstelle zwischen dem Standard-I2C-Bus und anderen Buskonfigurationen angeboten wird.Diese IC verbindet die I2C-Bus-Logik zu verschiedenen Bussen mit unterschiedlichen Spannung und Strommerkmalen, einschließlich des 350 µA-Smbus- und 3,3-V-Logikgeräte, und erstreckt sich sogar auf 15-V-Pegel oder Leitungen mit niedrigem Impedanz.Es verwaltet diese Schnittstellen nahtlos und hält die ursprünglichen I2C-Bus-Protokolle und Taktgeschwindigkeiten bei.Das IC lindert die Last des I2C-Busknotens erheblich, indem sie sie von neuen oder entfernten I2C-BuS-Knoten isoliert.Diese Isolation reduziert die Sorgen um die Anzahl der Geräte oder ihre physische Platzierung in einem I2C -System und beseitigt so effektiv solche Einschränkungen.Der P82B96 unterstützt auch die Übertragung von SDA- und SCL-Signalen über ausgeglichene Linien wie verdrehte Paare oder mit Opto-Kopplung, die flexible und zuverlässige Verbindungen anbietet.

Sie können den P82B96 häufig für die Vereinfachung komplizierter I2C -Konfigurationen schätzen.Zum Beispiel verleiht der P82B96 in Einstellungen, in denen Geräte über beträchtliche Entfernungen verteilt sind oder verschiedene elektrische Eigenschaften aufweisen, ein praktisches und effizientes Maß an Flexibilität.Die Vielseitigkeit des P82B96 bei der Unterstützung verschiedener Anwendungen erstreckt sich über typische Anwendungsfälle hinaus.Beispielsweise ist in der industriellen Automatisierung, wo die raue Kommunikation über große Entfernungen ein Muss ist, die Vorstellung des IC bei der Behandlung von Hochspannungsleitungen, ohne die I2C-Signalintegrität zu beeinträchtigen.

Darüber hinaus bieten die minimalen Stromauslosung und Hochspannungstoleranz des P82B96 in fortgeschrittenen Unterhaltungselektronik, wo die Integrationsdichte und der geringe Stromverbrauch die wichtigsten sind, unterschiedliche Vorteile.Sie können Systeme erstellen, die sowohl kompakt als auch energieeffizient sind, indem Sie die vielseitigen Schnittstellenfunktionen des IC nutzen.In der Telekommunikation hilft die Fähigkeit des IC, die Signaltreue über verschiedene Schnittstellenbedingungen zu erhalten, bei der Entwicklung belastbarer Kommunikationsinfrastrukturen.

P82B96 Merkmale

Besonderheit	Beschreibung
Bidirektional Datenübertragung	Ermöglicht Bidirektionale Datenübertragung von I2C-Bus-Signalen
Kapazität Isolierung	Isolate Kapazität, die bis zu 400 PF auf SX/SY -Seite und bis zu 4000 PF auf TX/TY ermöglicht Seite
Hoch Sinkfähigkeit	TX/TY Ausgänge können bis zu 60 Ma sinken, geeignet für das Fahren mit niedriger Impedanz oder Hochkapazitätsbusse
Langstrecken Betrieb	Unterstützung 400 kHz Operation über Abstände von mindestens 20 Metern (siehe An10148)
Breit Versorgungsspannungsbereich	Operiert mit einem Versorgungsspannungsbereich von 2 V bis 15 V unabhängig von der I2C-Bus-Logik Ebenen auf der SX/SY -Seite
Signal Aufteilung zur Isolation	Spaltungen I2C-Bus-Signale in die Vorwärts-/Reverse TX/RX, TY/RY-Paare für die Schnittstelle mit Optoelektrische Isolatoren
Niedrig Stromverbrauch	Merkmale Niedriger Versorgungsstrom
ESD Schutz	ESD Schutz: überschreitet 3500 V HBM, 250 V DIP, 400 V So Packung MM und 1000 V. CDM
Verriegelung freier Betrieb	Verriegelung frei, gebaut mit einem bipolaren Prozess ohne Verriegelungsstrukturen
Verfügbar Pakete	Angeboten in DIP8-, SO8- und TSSOP8 -Paketen

Technische Spezifikationen

Hier ist die strukturierte Tabelle für die technischen Spezifikationen des NXP USA Inc. P82B96TD, 112.

Typ	Parameter
Fabrik Vorlaufzeit	7 Wochen
Montage Typ	Oberfläche Montieren
Paket / Fall	8-soic (0,154, 3,90 mm Breite)
Oberfläche Montieren	JA
Schnittstelle Standards	Allgemein Zweck
Betrieb Temperatur	-40 ° C. ~ 85 ° C.
Verpackung	Rohr
Veröffentlicht	2003
JESD-609 Code	E4
Teil Status	Aktiv
Feuchtigkeit Sensitivitätsniveau (MSL)	1 (Unbegrenzt)
Nummer von Kündigungen	8
Typ	Puffer, Umreiten
Terminal Beenden	Nickel/Palladium/Gold (Ni/PD/Au)
Anwendungen	I2C
Stromspannung - Liefern	2V ~ 15 V
Terminal Position	Dual
Terminal Bilden	Möwe Flügel
Gipfel Reflowtemperatur (° C)	260
Nummer von Funktionen	2
Liefern Stromspannung	5v
Zeit@Peak Reflowtemperaturmax (en)	30
Base Teilenummer	P82B96
Ausgabe	2-Draht Bus
Stift Zählen	8
Jesd-30 Code	R-PDSO-G8
Qualifikation Status	Nicht Qualifiziert
Nummer von Kanälen	2
Aktuell - Liefern	900 um
Eingang	2-Draht Bus
Treiber Anzahl der Bits	2
Empfänger Anzahl der Bits	2
Daten Rate (max)	400 kHz
Kapazität - Eingabe	7pf
Länge	4,9 mm
Höhe Sitzend (max)	1,75 mm
Breite	3,9 mm
Rohs Status	Rohs3 Konform

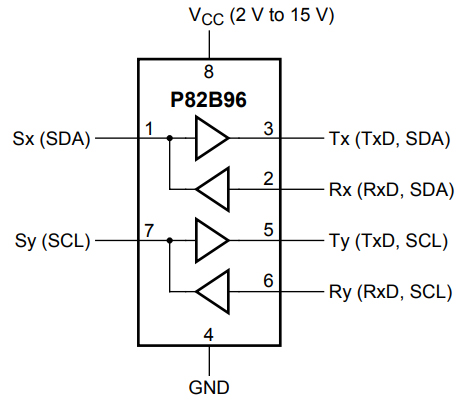

Blockdiagramm von P82B96

Alternativen für P82B96

Modellnummer	Hersteller	Beschreibung
P82B96PN, 112	NXP Halbleiter	P82B96p - Doppelbidirektional Buspuffer Dip 8-Pin
P82B96PE4	Texas Instrumente	DUAL Linientransceiver, PDIP8, ROHS-konform, Kunststoff, Dip-8
9.4e+11	NXP Halbleiter	IC Microprozessorschaltung Spezialitäten, PDIP8, DIP-8, Mikroprozessor IC: Andere
P82B96p	Texas Instrumente	2-Bit Bidirektional 2- bis 15-V 400-kHz I2C/SMBUS-Puffer/Kabel-Extender 8-PDIP -40 bis 85 ° C.

Vergleichbare Produkte

Teilenummer	Hersteller	Paket / Fall	Versorgungsspannung	Eingang	Feuchtigkeitsempfindlichkeit (MSL)	Fabrikvorlaufzeit	Länge	Ausgabe	Stiftanzahl	View vergleichen
P82B96TD, 112	NXP USA Inc.	8-soic (0,154, 3,90 mm Breite)	5 v	2-Draht Bus	1 (Unbegrenzt)	7 Wochen	4.9 mm	2-Draht Bus	8	P82B96TD, 112 VS PCA9601D, 118
PCA9601d, 118	NXP USA Inc.	8-soic (0,154, 3,90 mm Breite)	3.3 V	2-Draht Bus	1 (Unbegrenzt)	7 Wochen	4.9 mm	2-Draht Bus	8	PCA9601d, 118 VS P82B96TD, 112
PCA9600D, 118	NXP USA Inc.	8-soic (0,154, 3,90 mm Breite)	5 v	2-Draht Bus	1 (Unbegrenzt)	7 Wochen	4.9 mm	2-Draht Bus	8	PCA9600D, 118 VS P82B96TD, 112
PCA9600D, 112	NXP USA Inc.	8-soic (0,154, 3,90 mm Breite)	5 v	2-Draht Bus	1 (Unbegrenzt)	7 Wochen	4.9 mm	2-Draht Bus	8	PCA9600D, 112 VS P82B96TD, 112

Anwendungen von P82B96

Schnittstelle Vielseitigkeit

Das P82B96 zeichnet sich in der Schnittstelle von I2C-Kupfen aus, die mit einer Reihe von Logikpegeln von 5 V bis 3 V oder sogar bis zu 15 V betrieben werden.Diese Funktion ist in gemischten Spannungsumgebungen von unschätzbarem Wert, um eine effektive Kommunikation zwischen Komponenten mit unterschiedlichen Spannungsspezifikationen zu gewährleisten.

Überbrücken von I2C- und SMBUS -Standards: Das Gerät passt die I2C -Signale nahtlos an SMBUS -Standards an und gewährleistet die Kompatibilität für verschiedene Kommunikationsprotokolle.Diese Anpassungsfähigkeit verbessert ihren Nutzen in Systemen, die sowohl I2C- als auch Smbus -Geräte integrieren und die potenziellen Anwendungen des p82b96 in verschiedenen elektronischen Ökosystemen erweitern.

Differentialbuskonvertierung

Eine herausragende Fähigkeit des P82B96 ist die Umwandlung von Standard -I2C -Signalen in Differentialbushardware.Diese Konvertierung verbessert die Signalintegrität und sorgt für die Aufrechterhaltung der Datentreue über lange Kabel oder unter elektrisch verrauschten Bedingungen.Die unterschiedliche Signalübertragung wird in praktischen Umgebungen, in denen elektromagnetische Interferenzen (EMI) die traditionelle IIC -Kommunikation beeinträchtigen, hauptsächlich wertvoll.

Opto-Isolation in I2C-Netzwerken

Die Verwendung von Opto-Kopplern mit dem P82B96 für die Opto-Isolation verbessert die Kommunikationsrobustheit in elektrisch verrauschten Umgebungen erheblich.Das Isolieren verschiedener Netzwerkabschnitte verbessert die Systemzuverlässigkeit, indem die Risiken von Spannungsspitzen und Bodenschleifen mildern.Industrielle Automatisierung setzt diese Technik häufig zum Schutz sensibler Komponenten ein und sorgt für stabile und ununterbrochene Operationen.

Verbesserung der Betriebsgeschwindigkeit: Der P82B96 unterstützt Betriebsgeschwindigkeiten von bis zu 400 kHz und erleichtert die schnelle Datenübertragung in Hochgeschwindigkeitsanwendungen.Diese Fähigkeit wird in Szenarien verwendet, die von einer schnellen Kommunikation abhängen, wie z. B. Datenerfassungssysteme und Hochfrequenzhandelsplattformen.Das Gleichgewicht zwischen hoher Geschwindigkeit und Zuverlässigkeit liegt als Eckpfeiler in Systemen, in denen die Leistungsbefugnissen zur Leistungsergebnisse erforderlich ist.

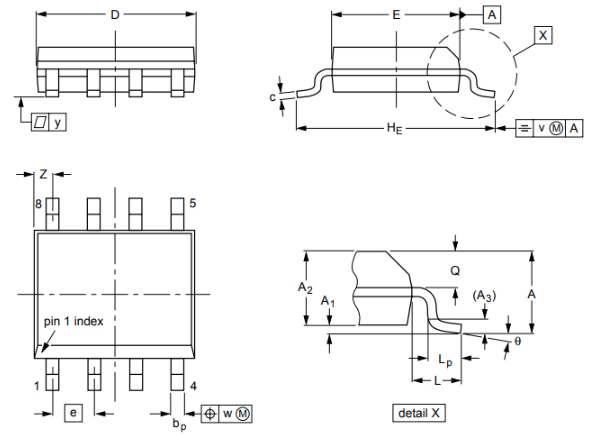

Verpackungsdetails von P82B96

Hersteller

NXP -Halbleiter liefert sichere Konnektivitätslösungen, die sorgfältig für eingebettete Systeme gefertigt wurden, die von einer globalen Belegschaft von 45.000 Experten in über 35 Ländern unterstützt werden.Mit einer herausragenden Präsenz im Technologiesektor, das mehr als sechs Jahrzehnte überschreitet, treibt NXP die Grenze der Innovation ständig vor, insbesondere in sicheren vernetzten Fahrzeugen, umfassenden Sicherheit und intelligenten Verbindungslösungen.

Die Fusion der Komponenten von Freescale Semiconductor in das Portfolio von NXP hat den Horizont des Unternehmens erweitert.Diese Fusion mischt ein großes technisches Fachwissen mit einer Vielzahl von Produktangeboten zusammen und rüstet NXP aus, um eine sich schnell verändernde technologische Landschaft zu navigieren.Alltägliche Anwendungen - wie eine verbesserte Automobilsicherheit und Smart -Home -Technologien - werden das Engagement von NXP für die Nutzung von Technologien zum Wohl der Gesellschaft.

NXP spielt eine wichtige Rolle bei der Förderung der Sicherheit und Konnektivität von Automobilen.Ihre Lösungen führen zu Innovationen in autonomem Fahren, Fahrzeug-zu-Fahrzeug-Kommunikation (V2V) und Unterhaltungssystemen im Auto.Der Anstieg elektrischer und autonomer Autos erfordert verbesserte Sicherheitsmaßnahmen und nahtlose Konnektivität, bei denen die Fähigkeiten von NXP ersichtlich sind.Sie können den Wert dieser Innovationen anerkennen, was häufig zu weniger Unfällen und einem besseren Verkehrsflussmanagement führt.

Datenblatt PDF

PCA9601d, 118 Datenblätter:

Zylindrische Batteriehalter.pdf

PCA9601.pdf

Häufig gestellte Fragen [FAQ]

1. Was ist die Hauptfunktion des P82B96?

Der P82B96 fungiert als Brücke und etabliert eine bidirektionale, nicht abgestimmte logische Schnittstelle zwischen einem Standard-I²C-Bus und verschiedenen anderen Busarten.Dadurch können verschiedene Systeme nahtlos kommunizieren.Es ist hauptsächlich wertvoll in Anwendungen, die eine vielfältige Systeminteroperabilität erfordern.

2. Unterstützt der P82B96 die Hochgeschwindigkeitsdatenübertragung über große Entfernungen?

Ja, der P82B96 kann hohe Taktraten über lange Kabel aufnehmen.Bei kürzeren Entfernungen reicht die eingeklemmte Kabelkapazität für die Zeitpunktnähe aus.Wenn es jedoch um umfangreiche Längen wie 25 Meter zu tun hat, wird die Übertragungsleitungstheorie eher anwendbar.Die tatsächliche Anwendung zeigt, dass es dominant ist, um eine optimale Leistung zu gewährleisten, die Eigenschaften der Übertragungsleitungen wie Impedanzanpassung und Signalintegrität berücksichtigen.Diese Schritte helfen bei der Minimierung von Datenfehlern und Latenz und Verbesserung der Gesamtzuverlässigkeit der Datenübertragung.

3. Wie läuft die Diode in bestimmten P82B96 -Anwendungen durch?

In bestimmten Szenarien, in denen ein vorübergehendes Überschwingen und Klingeln vorhanden sind, können die Dioden im P82B96 leiten.Diese Ereignisse sind häufig mit plötzlichen Spannungsänderungen verbunden.Minderungsstrategien umfassen die Einbeziehung geeigneter Filtertechniken, die Sicherstellung der Stromversorgung und die korrekte Positionierung der Entkopplungskondensatoren.Diese Maßnahmen können die unerwünschte Leitung erheblich verringern und damit die Stabilität und Zuverlässigkeit des P82B96 in verschiedenen Anwendungen verbessern.
