STM32F303CCT6 Microcontroller Guide: Fußabdruck, Alternativen und Vorteile

In der Welt der eingebetteten Systeme stehen Mikrocontroller wie der STM32F303CCT6 im Herzen unzähliger technologischer Innovationen, von der industriellen Automatisierung bis zur Unterhaltungselektronik.Dieses vielseitige Gerät, Teil der renommierten STM32-Familie, soll Hochleistungsaufgaben mit ihrer robusten Verarbeitungsleistung und einer reichen Auswahl an Peripheriegeräten in Angriff nehmen.In diesem Artikel werden wir die wichtigsten Funktionen des STM32F303CCT6 wie die fortgeschrittenen Timer, leistungsstarkSysteme.Unabhängig davon, ob Sie ein Motorsteuerungssystem entwerfen oder komplexe Sensordaten integrieren, bietet der STM32F303CCT6 die Leistung und Anpassungsfähigkeit, um die Herausforderungen moderner Anwendungen zu erfüllen.

Katalog

STM32F303CCT6 -Übersicht

Der STM32F303CCT6 Mikrocontroller zeichnet sich in Hochleistungs-eingebetteten Anwendungen aus und kombiniert robuste Verarbeitungsfunktionen mit flexiblen peripheren Auswahlen.Sein LQFP-48-Paket unterstützt den Betrieb von bis zu 72 MHz und beherbergt 40 kb RAM über 48 Stifte.Dies macht es an verschiedene anspruchsvolle Einstellungen anpassbar.Die umfangreiche Reihe von analogen und digitalen Merkmalen umfasst einen RTC, Doppel-DAC-Kanäle mit geringer Leistung, spezialisierte Motorkontroll-Timer, operative Verstärker, schnelle ADCs und eine Auswahl an Timern und Komparatoren.Ein so vielfältiges Toolkit ermöglicht es ihm, in Bereichen zu gedeihen, die von der industriellen Automatisierung bis zur Unterhaltungselektronik reichen.

Erforschung von Alternativen und Äquivalenten

- - MK20DN32VLF5

- - MK20DX64VLF5

- - MKV30F64VLF10

- - STM32F303CCT6TR

- - STM32F303CCT7

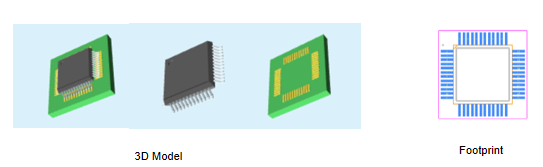

STM32F303CCT6 3D -Modell und Fußabdruck

Technische Parameter STM32F303CCT

Produktattribut	Attributwert
Hersteller	St Mikroelektronik
Paket / Fall	LQFP-48
Verpackung	Tablett
Länge	10 mm
Breite	7.2 mm
Höhe	1.45 mm
Kern	ARM Cortex M4
Liefern Stromspannung	2 v ~ 3,6 v
Daten Busbreite	32 bisschen
Programm Speichergröße	256 KB
Daten RAM -Größe	40 KB
Betrieb Temperatur	-40 ° C. ~ 85 ° C.
Daten RAM -Typ	Sram
Montage Stil	SMD/SMT
Nummer von i/o	37 E/O
Nummer von ADC -Kanälen	1 Kanal
Nummer von Timern/Zählern	8 Timer
Produkt Typ	ARM Mikrocontroller - MCU

STM32F303CCT6 -Funktionen

Datenhandhabung

Der STM32F303CCT6-Mikrocontroller zeigt dank seines 12-Kanal-Direktspeicherzugriffs (DMA) und einer anpassungsfähigen Verbindungsmatrix bemerkenswerte Kenntnisse bei der Verwaltung von Daten.Diese Einrichtung erleichtert den Datenaustausch zwischen Peripheriegeräten effektiv, lockert die Last der CPU und steigert die Reaktionsfähigkeit des Systems.Bei der Umgang mit Echtzeitdatenverarbeitung können solche Verbesserungen zu bemerkenswerten Verbesserungen der Leistungsstabilität und der operativen Wirksamkeit führen.

Uhr Management

Dieser Mikrocontroller enthält ein weitreichendes Takt-Management-System mit mehreren Oszillatoren.Es umfasst einen 32-kHz-Kristalloszillator, der für präzise Timing perfekt ist, und einen 40-kHz-internen Oszillator ideal für Aufgaben mit geringer Leistung.Nahtlos umschalten zwischen diesen Oszillatoren ermöglicht flexible Stromstrategien, insbesondere für energiebewusste Anwendungen wie tragbare Geräte.

E/O und Erinnerung

Ausgestattet mit 87 Hochgeschwindigkeits-E/A-Anschlüssen, die 5-V-Signale tolerieren, verbindet sich der STM32F303CCT6 problemlos mit verschiedenen externen Komponenten.Der Speicherbereich reicht von 128 bis 256 KB Flash und 40 KB SRAM, wobei komplexe Anwendungen mit erheblichen Speicheranforderungen und schnellen Datenzugriffsanforderungen berücksichtigt werden.Diese E/A- und Speicherkonfigurationen sind Vermögenswerte in Szenarien, die zuverlässige Datendurchsatz und schnelle Verarbeitung priorisieren.

Timerfunktionen

Der Mikrocontroller verfügt über komplizierte Timing -Funktionen wie Watchdog -Timer für Systemzuverlässigkeit und grundlegende Timer für die Aufgabenplanung.Diese Funktionen gewährleisten Präzision in Operationen, die strenge Zeitabschnitte und sichere Maßnahmen erfordern, die die betriebliche Sicherheit und Wirksamkeit stärken.

Betriebsverstärker und Spannungsbereich

Integrierte operative Verstärker ermöglichen die Verarbeitung von analogen Signalen über eine Spannungsspanne von 2,4 bis 3,6 V. Diese Kapazität für Flexibilität unterstützt unterschiedliche elektrische Umgebungen und bedient Anwendungen wie Sensordatenerfassung und Signalkonditionierung, wobei die Anpassungsfähigkeit in der Spannung erforderlich ist.

Kapazitive Erfassungen für Berührungseingänge

Der Chip unterstützt kapazitive Erfassungen auf 24 Kanälen und erleichtert Touch -Eingangsfähigkeiten.Dieser Aspekt ist vorteilhaft bei der Erstellung von Benutzeroberflächen und interaktiven Geräten und fördert ein reaktionsschnelles und ansprechendes Touch -Erlebnis.Durch die Einbeziehung dieser Touch-Sensing-Fähigkeit wird die Designbemühungen vereinfacht, indem die Notwendigkeit zusätzlicher Komponenten minimiert wird.

Verpackungsinformationen

Verpackungsformat und Zweck

Der STM32F303CCT6 wird in einem 64-poligen LQFP-Paket ausgestattet, das auf moderne elektronische Bedürfnisse zugeschnitten ist.Diese Auswahl ist für ihre Fähigkeit getroffen, Platz zu maximieren, die Haltbarkeit zu steigern und die Wärme effektiv zu verwalten.Das flache LQFP -Design zeichnet sich in Projekten aus, die Kompaktheit und Effizienz betonen und eine reibungslose Integration in verschiedene Schaltungen ermöglichen.

Vorteile der Tablettscheibenverpackung

Die Entscheidung für die Verpackung von Tablettscheiben in der Massenproduktion entspricht dem Streben der Branche nach Effizienz und Umweltfreundlichkeit der Branche.Diese Methode bewahrt nicht nur den Raum, sondern verbessert auch die Widerstandsfähigkeit des Produkts gegen Umweltfaktoren.Es verbessert die thermische Leitfähigkeit erheblich, wird für Hochleistungsanwendungen verwendet und unterstützt automatisierte Produktionslinien durch konsistente Platzierung und Handhabung, wodurch die Herstellungsprozesse gelockert werden.

Stromnutzung

Analyse von Leistungsmetriken

Bei der Gestaltung energiebewusster Systeme wird der Stromnutzung häufig zu einem zentralen Thema.In der Regel werden Metriken festgestellt, wenn die peripheren Komponenten inaktiv bleiben, sofern nicht anders angegeben, sodass eine gründliche Bewertung des Systems des Systems in verschiedenen Szenarien eine gründliche Bewertung des Systems ermöglicht.

Konfigurationseinflüsse

Einstellungen für die Phased Locked Loop (PLL), Taktraten und E/A -Pin -Konfigurationen gehören zu denjenigen, die den Stromverbrauch erheblich beeinflussen.Strategische Anpassungen in diesen Einstellungen können zu bemerkenswerten Verringerungen des Energieverbrauchs führen.Durch die Auswahl der Taktraten, die den Aufgabenanforderungen übereinstimmen, wird der verschwenderische Energieverbrauch vermieden.

Speicherzugriff und Optimierung

Muster des Speicherzugriffs, insbesondere diejenigen, die mit der FHCLK -Frequenz ausgerichtet sind, werden für die Leistungseffizienz verwendet.Techniken wie die Verwendung von Modi mit geringer Leistung und das selektiven Aktivieren des Speicheres können den Energieverbrauch drastisch senken.Tatsächliche Beispiele unterstreichen den Zusammenhang zwischen detailliertem Speichermanagement und längerer Akkulaufzeit in tragbaren Geräten.

Attribute des STM32F303CCT6

Gedächtnisgeschwindigkeit und Energieüberlegungen

Der STM32F303CCT6 verfügt über 512 KB Flash und 80 KB SRAM, die für Geschwindigkeit und energieempfindliche Anwendungen gebaut wurden.Es zeichnet sich in Modi Low-Power-Modi aus und ist perfekt für batteriebetriebene Geräte.Diese Balance lädt zu Innovationen in tragbaren Technologien ein, sodass Sie die Nutzung und Zuverlässigkeit von Geräten erweitern können.Es konzentriert sich häufig darauf, die Lebensdauer des Geräts zu erweitern und eine konsequente Leistung zu gewährleisten.

Berechnungskompetenz mit ARM Cortex-M4 und FPU

STM32F303CCT6 mit einem ARM-Cortex-M4-Kern und einer Floating-Punkt-Einheit (FPU) ausgestattet und unterstützt komplexe Berechnungen effizient.Diese Fähigkeit steigert die digitale Signalverarbeitung und komplizierte mathematische Aufgaben.Branchen profitieren von einer solchen Leistung bei der Weiterentwicklung von Automatisierungs- und Steuerungssystemen und demonstrieren ihren Nutzen bei der Bereitstellung komplizierter Algorithmen.

Speicheranpassungsfähigkeit mit FSMC

Der Flexible Static Memory Controller (FSMC) unterstützt verschiedene statische Speichertypen und bietet verschiedene Speicherlösungen.Diese Vielseitigkeit hilft bei der Optimierung von Speicherkonfigurationen für maßgeschneiderte Anwendungen.Felder, die maßgeschneiderte Hardware -Lösungen erfordern, nutzen diese Anpassungsfähigkeit, um sich mit bestimmten Anwendungsanforderungen anzupassen.

Verarbeitungseffizienz und Systemresilienz

Das Takt von 72 MHz stellt STM32F303CCT6 sicher, dass die Verarbeitung und Reaktionsfähigkeit der Datenverarbeitung und die Systemreaktionsfähigkeit.Sein Design enthält Funktionen, die sich vor Fehlern schützen und die Systemintegrität bewahren.Diese Zuverlässigkeit wird in ernsthaften Einstellungen geschätzt, in denen keine Systemausfallzeiten auftreten können.Sicherheitsmechanismen heben den Fokus auf die Aufrechterhaltung einer betrieblichen Konsistenz und Zuverlässigkeit hervor.

Nutzung Erkenntnisse

Debugging mit Präzisionswerkzeugen

Schließen Sie die eingebettete Verfolgung von Makrocell geschickt an, um Aufgaben zu debuggen.Dieses Tool hilft bei der Entschlüsselung von Softwareproblemen durch Verfolgung von Ausführungspfaden und Erfassung dynamischer Signaldaten.Es braucht einen akuten Geist und einen kalkulierten Ansatz, damit Sie große Spurenprotokolle interpretieren können.

Daten durch Backup schützen

Bei der Verarbeitung von Bemühungen ist das Schutz von Daten mit sicheren Sicherungen eine sinnvolle Vorsichtsmaßnahme.Automatisierte Sicherungslösungen können Datenverlustrisiken in Umgebungen, in denen die Datenintegrität immense Gewicht hat, erheblich reduzieren.Redundanz- und Cloud -Lösungen werden häufig von Fachleuten verwendet, um eine schnelle und zuverlässige Datenwiederherstellung zu ermöglichen.

Taktquellen -Synchronisierungskonfiguration

Die sorgfältig konfigurierte Konfiguration der Uhrquellensynchronisation hilft, Diskrepanzen zu vermeiden.Fehlgerichtete Uhren können Störungen mit Ripple -Effekten auf abhängige Systeme auslösen.Best Practices beinhalten die kontinuierliche Überwachung mit Präzisions -Timing -Tools und -Routinen, um die Harmonie der Synchronisation aufrechtzuerhalten, Komponenten nahtlos zu integrieren und Latenzprobleme zu verringern.

Sicherung von Speicherzugriffsberechtigungen

Die Einrichtung von Berechtigungen des soliden Speicherzugriffs blockiert nicht autorisierte Datenänderungen und die Rolle der Sicherheitssicherheit beim Schutz sensibler Daten.Strategien wie Zugriffskontrolllisten und Verschlüsselung werden regelmäßig in Kontexten mit hoher Sicherheit angewendet, um die Datenintegrität aufrechtzuerhalten.

Periphere Schnittstelleninitialisierung

Für die stabile Kommunikation wird eine ordnungsgemäße Initialisierung von peripheren Schnittstellen verwendet.Misskonfigurationen können unvorhersehbare Geräteverhalten und Kommunikationsumschläge verursachen.Experten auf diesem Gebiet empfehlen einen strukturierten Ansatz zum Schnittstellenaufbau, der strenge Tests und eine gründliche Dokumentation umfasst.Dies fördert nicht nur die Gerätekompatibilität, sondern vereinfacht auch die Fehlerbehebung.

Häufig gestellte Fragen [FAQ]

1. Was ist der Betriebstemperaturbereich von STM32F303CCT6?

Der STM32F303CCT6 arbeitet effektiv zwischen -40 ° C und 85 ° C.Diese Temperaturspanne unterstützt die Zuverlässigkeit in verschiedenen Umgebungen und trägt zur Anpassungsfähigkeit und Haltbarkeit des Systems durch unterschiedliche Bedingungen bei.

2. Was ist das IC -Äquivalent von STM32F303CCT6?

Betrachten Sie mit Modellen wie MK20DN32VLF5 und MK20DX64VLF5.Durch die Auswahl dieser Optionen werden bestimmte Projektanforderungen bewertet, die Auswirkungen auf die Budgets und die Planung der Verfügbarkeit von Komponenten zur Einstellung von Projektspezifikationen geprüft.

3. Was sind die Programmspeicher- und Datenspeicher -Typen von STM32F303CCT6?

Dieses Modell enthält Flash für den Programmspeicher und SRAM für die Datenspeicherung.Die doppelte Verwendung von Flash und SRAM sorgt für eine harmonische Mischung aus Geschwindigkeit und Aufbewahrung, die Sie dynamisch dynamisch sind, um die Aufrechterhaltung der Datenintegrität und die Optimierung der Programmleistung zu konzentrieren.

4. Was sind die wichtigsten Anwendungsbereiche von STM32F303CCT6?

Der STM32F303CCT6 ist in der industriellen Automatisierung, in der medizinischen Geräte, in der Unterhaltungselektronik und in Kommunikationssystemen ausgestattet.Die robuste Leistung und effiziente Schnittstelle werden in praktischen Bereitstellungen anerkannt, wobei die Notwendigkeit der Nutzung dieser Funktionen betont, um die Systemeffizienz zu steigern und die Benutzererfahrung zu verbessern.
