Verständnis der TPS54331DR: Funktionen, Anwendungen und Setup

Der TPS54331DR ist ein flexibler Buck -Wandler, um die Leistung effektiv zu steuern.Es kann Eingangsspannungen bis zu 28 V verwalten und Ausgangsströme von bis zu 3a bereitstellen.Dieser Artikel befasst sich mit seinen Hauptmerkmalen, einer Vielzahl von Verwendungsmöglichkeiten und praktischen Setup -Details.

Katalog

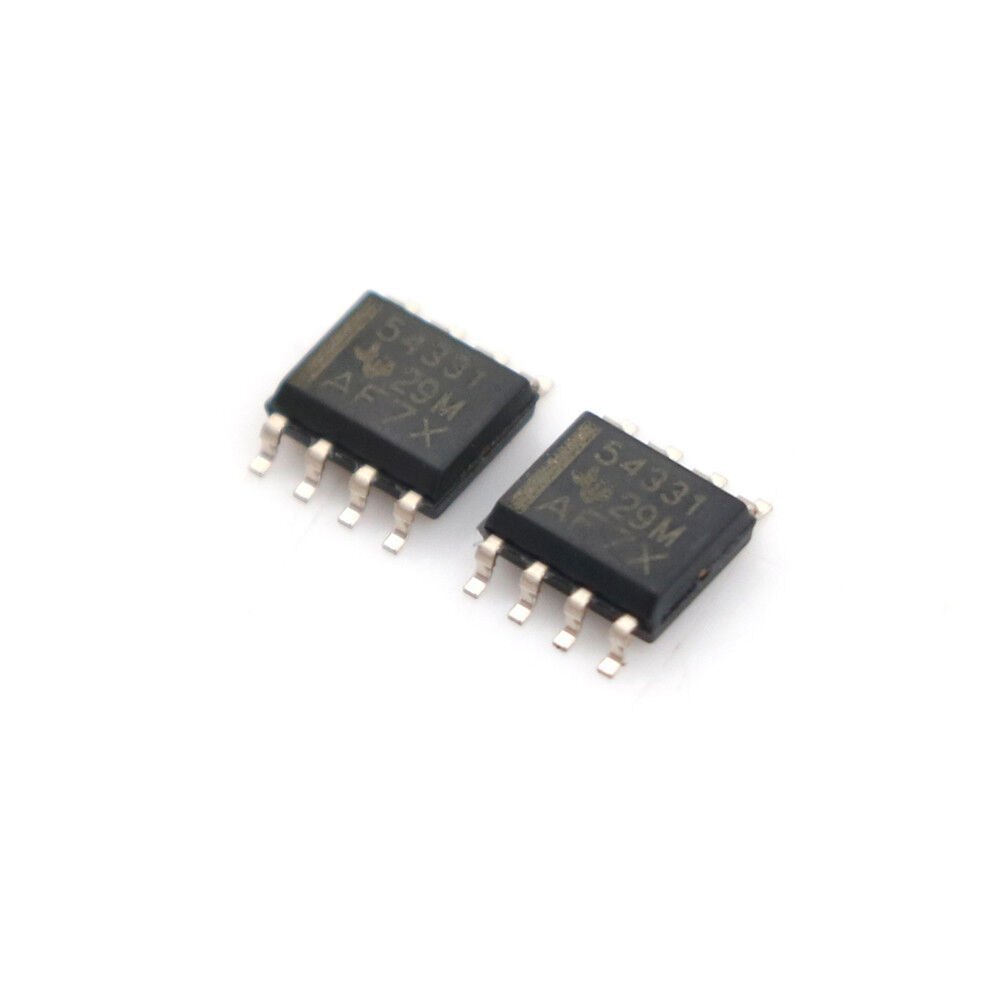

Einführung in die TPS54331DR

Der TPS54331dr ist ein Step-Down-Wandler (Buck) mit einer Spannungseingangsgrenze von 28 V und einer Ausgangskapazität von 3a.Es verfügt über ein hohes MOSFET mit niedrigem RDS (ON) und wechselt automatisch bei Lichtlasten in einen Öko-Modus, um die Effizienz zu verbessern.In batteriebetriebenen Anwendungen ist der 1 & mgr ;a-Herunterlaufstrom besonders hilfreich.Es verwendet die Strom-Mode-Steuerung mit interner Steigungskompensation, wodurch die externe Kompensation erleichtert wird und die Anzahl der benötigten zusätzlichen Teile verringert wird.Es arbeitet auch mit Keramikausgangskondensatoren.Ein Widerstandsteiler kann die Eingangsunterspannungssperrhysterese einstellen.Der eingebaute Überspannungstransientschutz verhindert Spannungsspitzen während des Starts oder plötzliche Leistungsänderungen.Infolgedessen wird der TPS54331DR häufig in Bereichen wie Strommanagement, LED -Beleuchtung, industrieller Automatisierung und Elektrofahrzeugladegeräten verwendet.

Schlüsselmerkmale des TPS54331DR

Das TPS54331DR ist ein flexibles Gerät, das in vielen verschiedenen elektronischen Systemen verwendet wird.Der ECO-Modus speichert die Akkulaufzeit in tragbaren Geräten, indem sie die Effizienz während der Verwendung von geringem Stromverbrauch verbessert.Das von ihr verwendete Steuerungssystem erleichtert den Entwurfsprozess, indem die Anzahl der zugefügten Komponenten verringert wird, was dazu beiträgt, die Entwicklung von Projekten zu beschleunigen.

Der TPS54331DR arbeitet mit Keramikkondensatoren zusammen, die dafür bekannt sind, stabil und zuverlässig zu sein, selbst wenn sich die Temperaturen und Frequenzen ändern.Mit dieser Funktion passt das Gerät zu einer Vielzahl von Setups.Es schützt auch vor plötzlichen Spannungsspitzen, was passieren kann, wenn ein System auf Veränderungen des Stromverbrauchs verändert wird.Dieser Schutz ist sehr nützlich in industriellen Systemen, bei denen eine reibungslose Handhabung von Stromveränderungen wichtig ist, um Schäden zu vermeiden.

Alternativen zu TPS54331dr

Wenn Sie Alternativen zum TPS54331DR in Betracht ziehen, sollten Sie sich die Anforderungen Ihrer spezifischen Anwendung ansehen.Hier sind einige Modelle, die ähnliche Funktionen bieten:

• Tps54331d: Sehr ähnlich dem TPS54331DR, mit geringfügigen Unterschieden in der Verpackung.

• TPS54331DRG4: Kommt in umweltfreundlichen Verpackungsoptionen.

• TPS54331DG4: Ähnliche Merkmale, konzentriert sich jedoch auf verschiedene Betriebsmerkmale.

• TPS54331-Q1: Zugelassen für die Verwendung in Fahrzeugen, erfüllen strenge Zuverlässigkeitsstandards.

• TPS54331DDA: Bietet eine andere Verpackungsoption, die unterschiedliche Layouteinstellungen ermöglicht.

Hauptmerkmale des TPS54331DR

Verarbeitet einen breiten Bereich von Eingangsspannungen

Der TPS54331DR unterstützt Eingangsspannungen von 4,5 V bis 28 V, wodurch es für viele verschiedene Verwendungszwecke anpassbar ist, von batteriebetriebenen Geräten bis hin zu industriellen Stromversorgungen.Ingenieure mögen es, Komponenten mit einem breiten Eingangsbereich zu verwenden, da sie unter verschiedenen Betriebsbedingungen verschiedene Stromquellen verarbeiten können.

Einstellbare Ausgangsspannung

Eine Schlüsselmerkmal des TPS54331DR ist, dass Sie seine Ausgangsspannung zwischen 0,8 V und 15 V einstellen können.Diese Flexibilität hilft dabei, unterschiedliche Systemanforderungen zu erfüllen.Techniker und Konstruktionsingenieure schätzen dies, da es ihnen die Feinabstimmung von Spannungen für bestimmte Schaltungen und die Optimierung der Leistung ermöglicht.

Kompaktes und platzsparendes Design

Die geringe Größe des TPS54331DR macht es perfekt für Anwendungen, in denen der Platz begrenzt ist.Die kompakte Form ermöglicht eine einfache Verwendung in tragbaren Geräten und kleinen industriellen Geräten.Ingenieure beschäftigen sich häufig mit begrenzten Plattenflächen, und Komponenten wie diese helfen dabei, den verfügbaren Raum zu maximieren.

Hohe Energieeffizienz

Der TPS54331DR verwendet die konstante Frequenzstrom-Mode-Steuerung und erreicht bis zu 95% Effizienz.Diese hohe Effizienz verringert den Energieverlust und die Verbesserung der Systemleistung.Eine effiziente Leistungsumwandlung ist besonders bei Anwendungen wie erneuerbaren Energiesystemen und batteriebetriebenen Geräten nützlich, bei denen Energie sparen.

Technische Details des TPS54331DR

Kleines und effizientes Paketdesign

Der TPS54331DR ist in einem kleinen SOIC-8-Paket erhältlich, sodass es einfach ist, in verschiedene Designs zu passen und gleichzeitig eine gute Wärmesteuerung zu ermöglichen.Dies hilft dem Gerät, in einer Vielzahl von Umgebungen ordnungsgemäß zu laufen, auch wenn es heiß wird.

Leistungssparende Funktionen

Mit einer Effizienz von bis zu 95% spart der TPS54331DR Strom und erzeugt weniger Wärme, wodurch die Lebensdauer der Teile, insbesondere bei batteriebetriebenen oder tragbaren Geräten, verlängert wird.

Griff Hochzeitsstrom

Der TPS54331DR kann bis zu 3A Ausgangsstrom liefern, was es für eine Vielzahl von Stromausschüssen geeignet ist, von Industriemaschinen bis hin zu alltäglichen Elektronik.

Hochfrequenzwechsel

Der TPS54331DR arbeitet bei einer Schaltfrequenz von 500 kHz, wodurch die Größe externer Komponenten wie Induktoren und Kondensatoren verringert wird.Dies ermöglicht kleinere Designs, die in räumlich begrenzten Anwendungen nützlich sind.

Funktioniert in einem weiten Temperaturbereich

Der TPS54331DR eignet sich gut bei Temperaturen von -40 ° C bis 125 ° C, wodurch es für eine Vielzahl von Umgebungen geeignet ist, von Automobilsystemen bis hin zu Industriemaschinen.

Arbeitet mit einer Vielzahl von Eingangsspannungen

Es kann eine Eingangsspannung zwischen 4,5 V und 28 V verarbeiten, was sie sowohl in niedrigen als auch in Hochspannungssystemen nützlich macht.

Einstellbarer Ausgangsspannungsbereich

Die Ausgangsspannung kann von 0,8 V auf 22 V eingestellt werden, wodurch die TPS54331DR zu einer flexiblen Option für unterschiedliche Leistungsanforderungen ist.

Häufige Verwendungen der TPS54331DR

Kommunikationsgeräte und Leistungsadapter

In Kommunikationsgeräten hält der TPS54331DR die Spannung für kritische Komponenten wie Prozessoren stabil.Es reguliert auch die Spannung in Leistungsadaptern und schützt verbundene Geräte vor plötzlichen Spannungsänderungen.

Fahrzeugelektroniksysteme

In Fahrzeugen passt der TPS54331DR die 12-V-Stromversorgung von Autobatterien an die richtige Spannung für Steuereinheiten und -sensoren an und hilft beim reibungslosen Betrieb von Merkmalen wie Infotainment- und Fahrerassistanzsystemen.

Effizienz eingebetteter Systeme

Eingebettete Systeme wie solche in Heimatträgern oder Fabrikgeräten profitieren von der geringen Größe und Leistung des TPS54331DR.Diese Systeme stützen sich auf ein gutes Stromverwaltung, um gut zu funktionieren.

Automatisierung und industrielle Verwendung

In der industriellen Automatisierung sorgt der TPS54331DR eine stetige Stromversorgung für Sensoren und Steuerungssysteme, wodurch die Präzision und Zuverlässigkeit bei automatisierten Prozessen aufrechterhalten wird.

Batteriebetriebene Geräte

Für batteriebetriebene Geräte hilft der TPS54331DR bei der Verlängerung der Akkulaufzeit, indem er energieeffizient umgestellt wird und Geräte wie Wearables und medizinische Geräte zugute kommt.

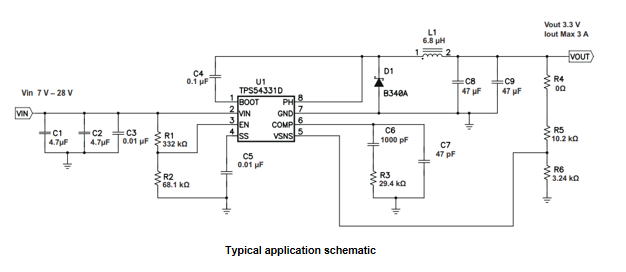

Typische Anwendungen des TPS54331DR sind in der folgenden Abbildung dargestellt:

Einrichten der langsamen Startfunktion

Bei der Einrichtung des TPS54331DR ist es wichtig, dass die Spannung während des Starts wichtig ist.Dieser Vorgang, der als "langsamer Start" bezeichnet wird, hilft, Probleme wie plötzliche Einbruchströme zu vermeiden, die die Schaltung beschädigen könnten.Durch die Auswahl des richtigen Kondensators können die Ingenieure das Timing mit langsamem Start steuern und einen reibungslosen Stromverfahren sicherstellen.

Formelberechnung

Um die langsame Startzeit (TSS) zu berechnen, können Sie diese Formel verwenden:

Wo:

• VREF = 0,8 V (die Referenzspannung)

• ISS = 2 µA (der langsame Startstrom)

Die langsame Startzeit sollte in der Regel für die meisten Anwendungen zwischen 1 ms und 10 ms festgelegt werden.Die Verwendung eines Kondensators, der größer als 27 nF ist, kann das System zu Fehlfunktionen führen.

Das Pin -Layout verstehen

Der TPS54331DR funktioniert nicht mehr und schließt in wenigen Situationen, um es sicher zu halten.Es wird geschlossen, wenn die Eingangsspannung zu niedrig wird, wenn die Spannung am EN -Pin unter 1,25 V fällt oder zu heiß wird und die thermische Abschaltung auslöst.Diese Sicherheitsmerkmale schützen das Gerät vor Schäden und stellen sicher, dass es länger dauert.

Überlegungen zur praktischen Kondensator

Der mit dem SS -Pin angeschlossene Kondensator steuert, wie die langsame Startfunktion funktioniert.Wenn der interne Strom (ISS) den Kondensator berechnet, steigt die Ausgangsspannung langsam.Sie können anpassen, wie schnell das Gerät antritt, indem Sie die richtige Kondensatorgröße auswählen:

• Kleinere Kapazität: schnelleres Start.

• Größere Kapazität: langsameres Startup.

Wenn Sie jedoch einen Kondensator verwenden, der größer als 27NF ist, kann dies die Stabilität des Systems beeinflussen. Daher ist es wichtig, die richtige Größe für Ihre spezifischen Anforderungen auszuwählen.

Das Gerät verfügt außerdem über eine thermische Abschaltfunktion, die bei Überhitzung einsetzt.Diese integrierten Sicherheitsmerkmale schützen das Gerät vor Schäden und erhöhen seine Lebensdauer.

Gewährleistung eines zuverlässigen Betriebs

Durch die Gewährleistung des zuverlässigen Betriebs des TPS54331DDR umfasst die Überwachung von Bedingungen wie Eingangsspannung und Temperatur.Wenn Sie diese Faktoren im Auge behalten, wird das Herunterfahren oder eine Überhitzung vermieden, was zu langfristigen Schäden führen kann.Ingenieure entwerfen häufig Systeme mit Temperaturüberwachung und gutem Wärmemanagement, um sicherzustellen, dass das Gerät im Laufe der Zeit gut funktioniert.

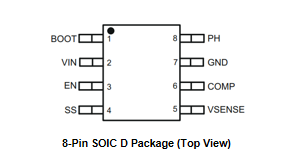

PIN -Konfiguration des TPS54331DR -Wandlers

Der TPS54331DR-Wandler ist in einem 8-poligen SOIC-Gehäuse verpackt, wobei jeder Stift eine bestimmte Rolle spielt.Das Verständnis, wie jeder Pin funktioniert, ist für die ordnungsgemäße Einrichtung des Geräts von wesentlicher Bedeutung, um sicherzustellen, dass er effizient funktioniert.

PIN -Beschreibungen

• Pin 1 (Boot)

Dieser Pin benötigt einen 0,1 µF -Bootstrap -Kondensator zwischen dem Stiefel und den pH -Stiften.Die Spannung über diesen Kondensator versorgt das High-Side-MOSFET.Wenn die Spannung zu niedrig fällt, schaltet sich der MOSFET aus, bis der Kondensator aufgeladen ist.Es ist wichtig, einen Kondensator mit guten Hochfrequenzeigenschaften zu verwenden, um den stabilen Betrieb aufrechtzuerhalten.

• Pin 2 (Vin)

Dies ist der Eingangsversorgungsstift, der Spannungen zwischen 3,5 V und 28 V akzeptiert.Es ist wichtig, Entkopplungskondensatoren in der Nähe des Vin -Stifts zu verwenden, um die Spannungsripple zu minimieren und eine stabile Eingangsspannung zu gewährleisten.

• Pin 3 (EN)

Der Aktivierungsstift steuert, ob der Konverter ein- oder ausgeschaltet ist.Wenn die Spannung am EN -Pin unter 1,25 V fällt, wird der Wandler abgeschaltet.Zwei Widerstände können verwendet werden, um einen Unterspannungs -Sperrschwellenwert einzustellen, wodurch das System mit einer zu niedrigen Eingangsspannung verhindern kann.

• Pin 4 (SS)

Dieser Pin steuert die Zeit mit langsamer Start über einen externen Kondensator.Es hilft dem System, reibungslos durchzuführen, indem die Ausgangsspannung allmählich erhöht wird.Dies verhindert große Einbruchströme, die die Schaltung beschädigen könnten.

• Pin 5 (vsense)

Dieser Pin wird für das Feedback verwendet und verbindet sich mit der invertierenden Eingabe des Fehlerverstärkers.Es hilft, die Ausgangsspannung zu regulieren, indem sie mit der Referenzspannung verglichen wird.Die ordnungsgemäße Platzierung dieses Stifts ist wichtig, um Geräusche zu vermeiden und eine stabile Leistung zu gewährleisten.

• Pin 6 (Comp)

Der Comp -Pin ist die Ausgabe des Fehlerverstärkers und stellt eine Verbindung zum PWM -Komparator her.Hier verwendete Komponenten steuern die Frequenzkompensation des Systems, die die Stabilität und Reaktion auf Änderungen der Last beeinflusst.

• Pin 7 (GND)

Dies ist der Bodenstift und dient als Referenzpunkt für den gesamten Stromkreis.Gute Erdungspraktiken, wie die Verwendung einer festen Grundebene, helfen, Lärm und Instabilität im System zu verhindern.

• Pin 8 (pH)

Dieser Stift verbindet die Quelle des hochseitigen MOSFET.Das Layout des pH -PIN ist wichtig für die Effizienz und die Steuerung der elektromagnetischen Interferenzen.Breite PCB -Spuren tragen dazu bei, die Leistung zu verwalten und die Leistung zu verbessern.

Häufige Probleme von TPS54331DR und wie man sie behebt

Auch bei ordnungsgemäßem Design können Probleme im TPS54331DR -Konverter auftreten.Wenn Sie sich der häufigen Probleme bewusst sind und wie man sie angeht, kann dies dazu beitragen, ein stabiles und zuverlässiges Stromversorgung aufrechtzuerhalten.

Schäden an Schaltkomponenten

Teile wie Widerstände, Kondensatoren und Transistoren in der Schaltung können sich im Laufe der Zeit abnutzen oder scheitern, was zu Stromversagen führt.Regelmäßige Inspektion und Ersetzen abgenutzter Teile sind der Schlüssel zur Verhinderung von Ausfallzeiten.Ingenieure planen häufig Wartungsprüfungen, um frühe Anzeichen von Schäden zu erkennen.

Überhitzung

Überhitzung ist ein häufiges Problem, das auftritt, wenn die Wärme nicht ordnungsgemäß verwaltet wird oder wenn das Gerät überlastet ist.Die Gewährleistung einer guten Kühlung, der Verwendung von Kühlkörper und der Aufbewahrung von Stromlasten innerhalb der Grenzen des Geräts kann dieses Problem vermeiden.Wenn der TPS54331DR zu heiß wird, kann es geschlossen werden, um sich selbst zu schützen.

Versagen von Schutzmerkmalen

Der TPS54331DR verfügt über integrierte Schutzmaßnahmen wie Überstrom, Überspannung und Unterspannung.Wenn diese ausfallen, kann dies zu Schäden oder unzuverlässigen Betrieb führen.Regelmäßige Tests dieser Merkmale sind wichtig, um sicherzustellen, dass sie korrekt funktionieren.

Niedrige Leistungseffizienz

Wenn das System nicht effizient läuft, kann es auf übermäßige Verluste in der Schaltung zurückzuführen sein.Dies kann durch schlechte Komponentenentscheidungen oder ein falsches Design im Transformator oder Induktor verursacht werden.Eine sorgfältige Auswahl der Teile und die richtige Schaltungsdesign verbessern die Leistungseffizienz.

Instabile Ausgangsspannung

Wenn die Eingangs- oder Ausgangsspannung schwankt, kann die Stromversorgung instabil sein.Dies könnte auf ein schlechtes Feedback -Design oder unzureichende Entkopplungskondensatoren zurückzuführen sein.Ingenieure können das System stabilisieren, indem sie die Rückkopplungsschleife verbessern und Kondensatoren hinzufügen, um Rauschen und Rippeln zu reduzieren.

Häufig gestellte Fragen [FAQ]

1. Was ist der Paketart des TPS54331DR?

A1.Der TPS54331DR wird in einem 8-poligen SOIC-Paket (Small Excured Integrated Circuit) angeboten, einem kompakten und zuverlässigen Formfaktor, der eine einfache Integration in verschiedenen elektronischen Designs gewährleistet.

2. Welche Art von Regler ist der TPS54331DR?

A2.Der TPS54331DR fungiert als Spannungsregler (Synchronous Step-Down) und liefert Effizienz und Genauigkeit bei der Umwandlung höherer Eingangsspannungen in niedrigere stabile Ausgänge.

3. Was ist der Betriebstemperaturbereich von TPS54331DR?

A4.Der TPS54331DR verfügt über eine Betriebstemperatur von -40 ° C bis 150 ° C, die sowohl für harte Umgebungen als auch für empfindliche Bedingungen mit unerschütterlicher Leistung gerichtet ist.

4. Wofür wird der TPS54331DR verwendet?

A5.Der TPS54331DR zeichnet sich als Spannungsregler in elektronischen Schaltungen aus.Es ist so konzipiert, dass es eine höhere Eingangsspannung in eine regulierte, niedrigere Ausgangsspannung umwandelt und die Integrität und Zuverlässigkeit der von ihnen betriebenen elektronischen Komponenten beibehält.
