BSS138 MOSFET erklärt: Schlüsselfunktionen und technische Übersicht

Das BSS138-MOSFET ist eine kompakte, effiziente Komponente, die bei Anwendungen mit niedriger Spannung und niedriger Strom verwendet wird.Dieser Leitfaden deckt seine Hauptmerkmale, Verwendungszwecke und Spezifikationen ab und hilft Ihnen, zu verstehen, warum er eine beliebte Wahl in der Elektronik ist.

Katalog

BSS138 MOSFET -Übersicht

BSS138 ist ein N-Kanal-MOSFET, das speziell für Niedrigspannungs- und niedrige Verwendung ausgelegt ist.Diese Komponente ist für seine Effizienz bekannt und hält den Widerstand auf dem Zustand niedrig, was bei der Verringerung des Energieverlusts hilft.Die kompakte, zuverlässige Struktur macht es zu einer guten Wahl für schnelle Schaltaufgaben.Das BSS138 -MOSFET ist häufig in kleinen Geräten vorhanden, die eine reibungslose Stromsteuerung erfordern, wie Servomotoren und Stromversorgungsfahrer.In diesen Anwendungen gewährleistet es eine konsequente Leistung und Haltbarkeit, wobei kleine Umschaltjobs ohne Kompromissgeschwindigkeit oder -qualität umgegangen werden.

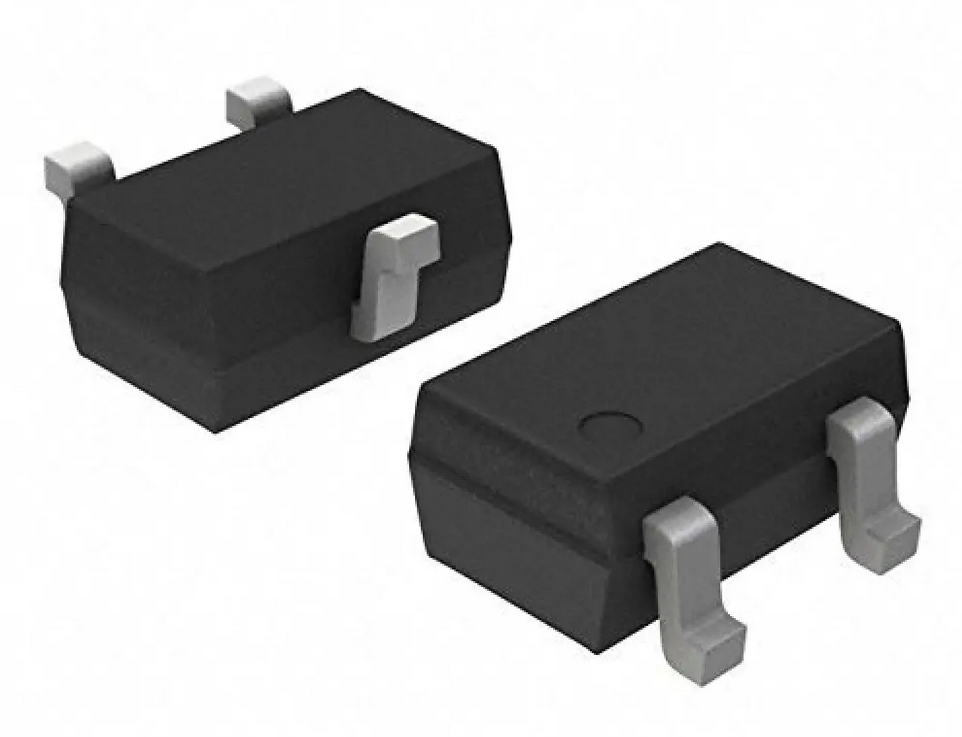

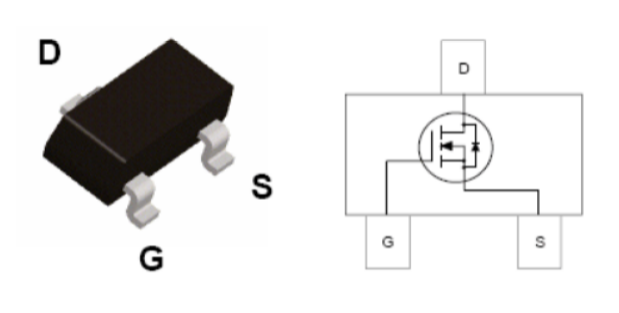

BSS138 PIN -Konfiguration

PIN -Nummer	Pin -Name	Beschreibung
1	Quelle	Der Strom fließt durch Quelle
2	Tor	Steuert die Verzerrung des MOSFET
3	Abfluss	Der Strom fließt durch Abfluss ein

BSS138 CAD -Modell

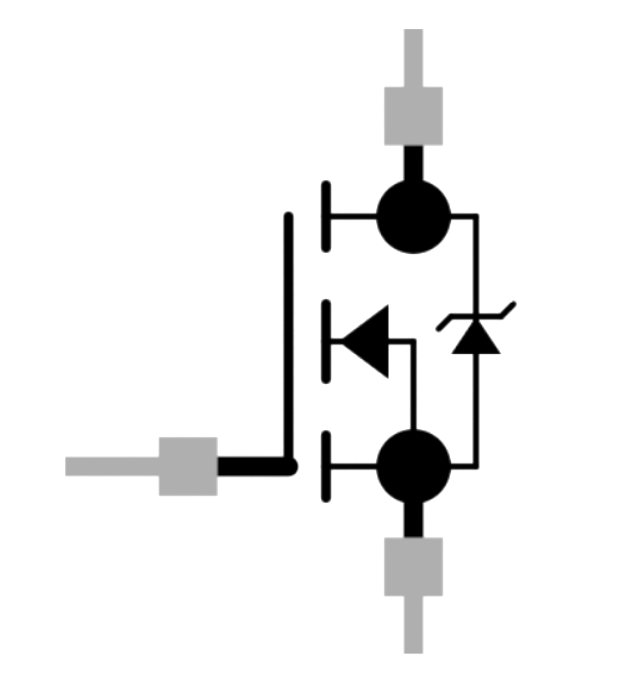

BSS138 Symbol

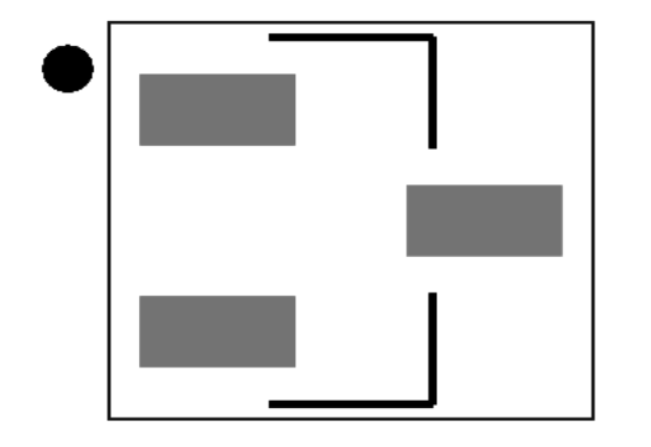

BSS138 Fußabdruck

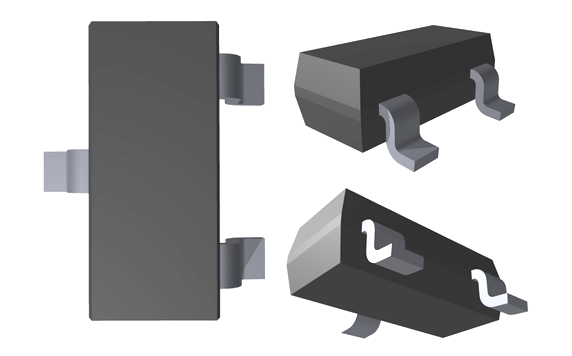

BSS138 3D -Modell

BSS138 Technische Spezifikationen

Technische Spezifikationen, Merkmale, Merkmale und Komponenten mit vergleichbaren Spezifikationen von On Semiconductor BSS138

Typ	Parameter
Lebenszyklusstatus	Aktiv (zuletzt aktualisiert: vor 6 Tagen)
Fabrikvorlaufzeit	8 Wochen
Kontaktieren Sie die Beschichtung	Zinn
Montieren	Oberflächenhalterung
Montagetyp	Oberflächenhalterung
Paket / Fall	To-236-3, sc-59, SOT-23-3
Anzahl der Stifte	3
Lieferantengerätepaket	SOT-23-3
Gewicht	30 mg
Strom - kontinuierlicher Abfluss (ID) @ 25 ° C	220 mA ta
Antriebsspannung (maximale RDS an, min RDS eins)	4,5 V, 10 V
Anzahl der Elemente	1
Leistungsdissipation (max)	360 mw ta
Verspätungszeit ausschalten	20 ns
Veröffentlicht	2002
Betriebstemperatur	-55 ° C ~ 150 ° C tj
Verpackung	Band & Rollen (TR)
Teilstatus	Aktiv
Feuchtigkeitsempfindlichkeit (MSL)	1 (unbegrenzt)
Beendigung	SMD/SMT
Widerstand	6 ω
Maximale Betriebstemperatur	150 ° C.
Min Betriebstemperatur	-55 ° C.
Spannung - DC bewertet	50V
Aktuelle Bewertung	220 mA
Basisteilnummer	BSS138
Elementkonfiguration	Einzel
Leistungsdissipation	360 mw
Verzögerungszeit einschalten	2,5 ns
FET -Typ	N-Kanal
Rds on (max) @ id, vgs	3,5 Ω @ 220 mA, 10 V
Vgs (th) (max) @ id	1,5 V @ 1ma
Eingangskapazität (CISS) (max) @ vds	27pf @ 25v
Gate Ladung (QG) (max) @ vgs	2.4nc @ 10v
Anstiegszeit	9ns
Abtropfen Sie zur Quellspannung (VDSS)	50V
VGS (max)	± 20 V
Fallzeit (Typ)	9 ns
Kontinuierlicher Abflussstrom (ID)	220 mA
Schwellenspannung	1,3 V
Gate to Quellspannung (VGS)	20V
Abtropfen, um die Spannungsspannung der Quelle abzunehmen	50V
Doppelversorgungsspannung	50V
Eingabekapazität	27pf
Zum Quellenwiderstand abtropfen lassen	3,5 Ω
RDS auf Max	3,5 Ω
Nominal VGS	1,3 V
Breite	1,3 mm
Höhe	930 μm
Länge	2,92 mm
SVHC erreichen	Kein SVHC
Strahlenhärtung	NEIN
ROHS -Status	ROHS3 -konform
Frei führen	Frei führen

Schlüsselmerkmale von BSS138

Niedriger Widerstand im Zustand

Der BSS138 MOSFET zeichnet sich durch seinen niedrigen Widerstand auf dem Zustand aus und verringert den Stromverlust während des Betriebs.Mit einem Widerstand des Stadiums von 3,5 Ω bei einer Gate-Source-Spannung von 10 V und 6,0 ​​Ω bei 4,5 V unterstützt dieses MOSFET einen reibungslosen, effizienten Energiefluss, der ideal für Anwendungen ist, bei denen der Stromverlust minimiert wird.

Zelldesign mit hoher Dichte

Der BSS138, der mit einem Zelldesign mit hoher Dichte gebaut wurde, sorgt selbst in kompakten Räumen zuverlässige Leistung.Dieses Design verbessert seine Fähigkeit, aktuell effizient durchzuführen, wodurch es für enge, räumlich begrenzte Projekte geeignet ist und gleichzeitig eine zuverlässige, stetige Leistung aufrechterhält.

Kompaktes SOT-23-Paket

Der BSS138 ist in ein Standard-SOT-23-Oberflächenmontagepaket eingeschlossen und bietet sowohl Haltbarkeit als auch einen platzsparenden Formfaktor.Dieses kompakte Paket ermöglicht eine einfache Integration in Designs, in denen der Platz begrenzt ist, wodurch optimierte, effiziente Schaltkreise erstellt werden.

Äquivalente Komponenten zu BSS138

• NTR4003

• 2N7002

• FDC666

• FDC558

• BS170

• 2N7000

Anwendungen von BSS138

Niedrigspannungsumschaltung

Das BSS138-MOSFET ist für Anwendungen mit niedrigen Volksschaltanwendungen wirksam, sodass es in Systemen, die kontrolliertes, zuverlässiges Schalten bei niedrigen Leistungsstufen erfordern, eine gute Leistung erbringen können.Es kann diese Aufgaben effizient erledigen und es zu einer hervorragenden geeigneten Übereinstimmung mit Stromverwaltungsschaltungen für Stromversorgungsschaltungen ist, die keinen hohen Strom erfordern.

Logikebene

Dieses MOSFET ist nützlich bei der Verschiebung des Logikpegels, wobei es die Spannungsniveaus zwischen verschiedenen Teilen einer Schaltung einstellt.Diese Funktion macht es ideal für Projekte, die eine Spannungskompatibilität zwischen den Komponenten benötigen, um sicherzustellen, dass die Signale ohne Unterbrechungen reibungslos übertragen werden.

DC-DC-Konverter

Der BSS138 findet auch seinen Platz in DC-DC-Wandlern, wo es bei der Umwandlung eines Gleichspannungspegels in einen anderen umwandelt.Diese Anwendung ist in tragbaren Elektronik üblich, die sich auf eine stabile Leistungsumwandlung verlassen, um mehrere Komponenten effizient laufen zu lassen.

Geräte mit Emobilität und batteriebetriebenen Geräten

Dank seiner Energieeffizienz und des geringen Widerstands ist der BSS138 für batteriebetriebene Anwendungen wie Emobilitätsgeräte gut geeignet.Es hilft bei der Einhaltung der Akkulaufzeit und stellt sicher, dass Geräte ohne unnötigen Stromverlust länger arbeiten können.

Stromverwaltungssysteme

In Stromverwaltungssystemen spielt der BSS138 eine wertvolle Rolle, indem er den Stromfluss innerhalb elektronischer Geräte verwaltet.Sein geringer Widerstand im Zustand und die effiziente Schaltfähigkeit macht es ideal für diese Systeme und sorgt für minimale Energieabfälle und stetige Stromregulierung.

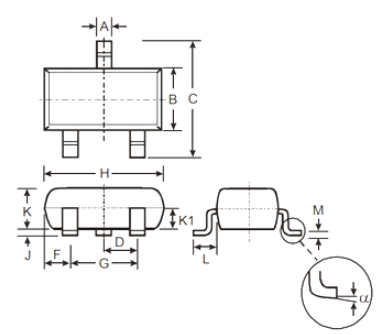

BSS138 Paketdetails

Düster	Min	Max	Typ
A	0,37	0,51	0,4
B	1.2	1.4	1.3
C	2.3	2.5	2.4
D	0,89	1.03	0,915
F	0,45	0,6	0,535
G	1.78	2.05	1.83
H	2.8	3	2.9
J	0,013	0,1	0,05
K	0,903	1.1	1
K1	- -	0,4	- -
L	0,45	0,61	0,55
M	0,085	0,18	0,11
α	0 °	8 °	- -

Datenblatt PDF

BSS138 Datenblatt:

BSS138.pdf
